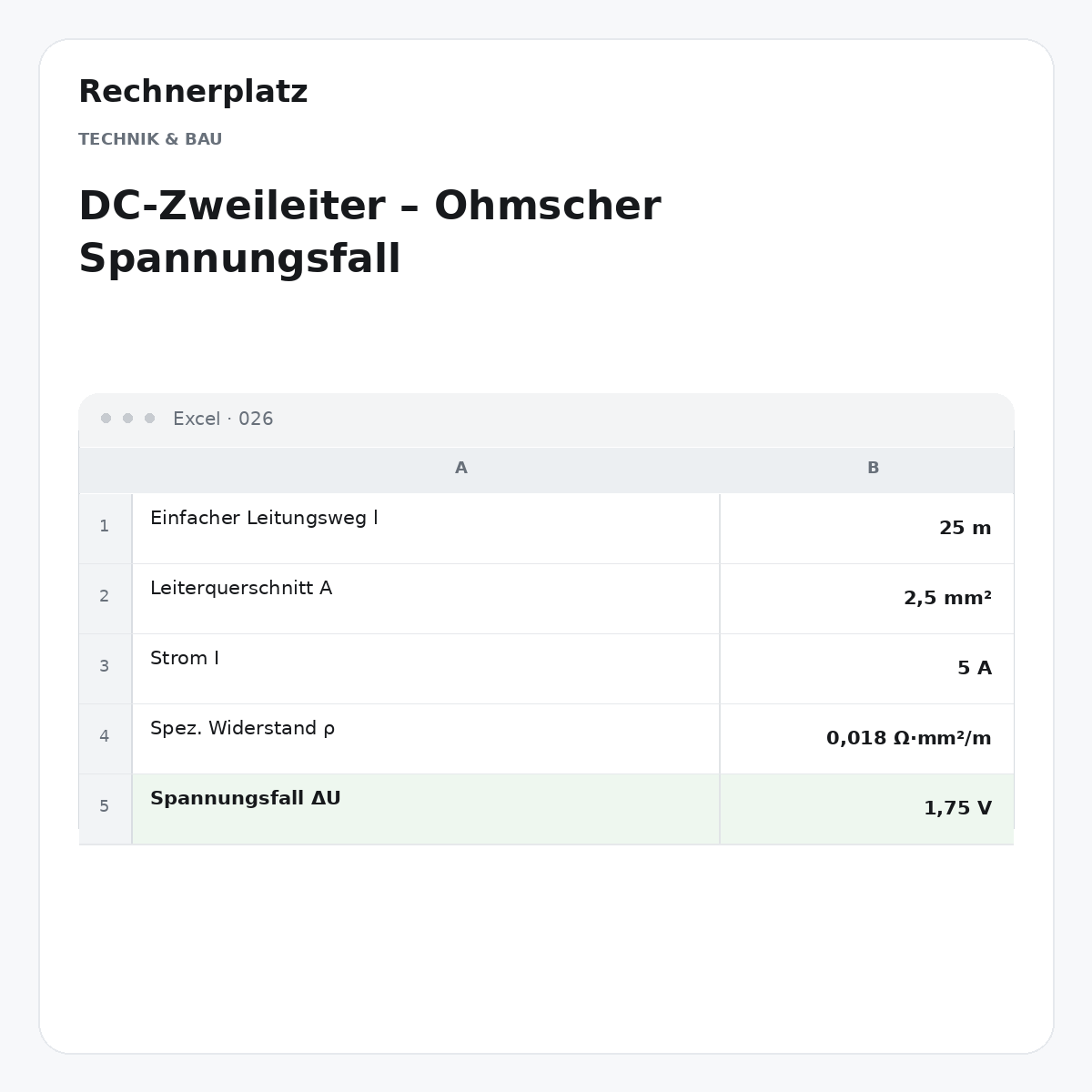

DC-Zweileiter – Ohmscher Spannungsfall | Excel-Rechner

Berechne den ohmschen Spannungsfall einer Gleichstromleitung mit getrenntem Hin- und Rückleiter.

Das gibst du ein:

- Einfacher Leitungsweg l (m)

- Leiterquerschnitt A (mm²)

- Strom I (A)

- Spez. Widerstand ρ (Ω·mm²/m)

- Quellspannung U (V)

Das erhältst du:

- Spannungsfall ΔU (V)

- Spannungsfall relativ (%)

- Schleifenwiderstand R (Ω)

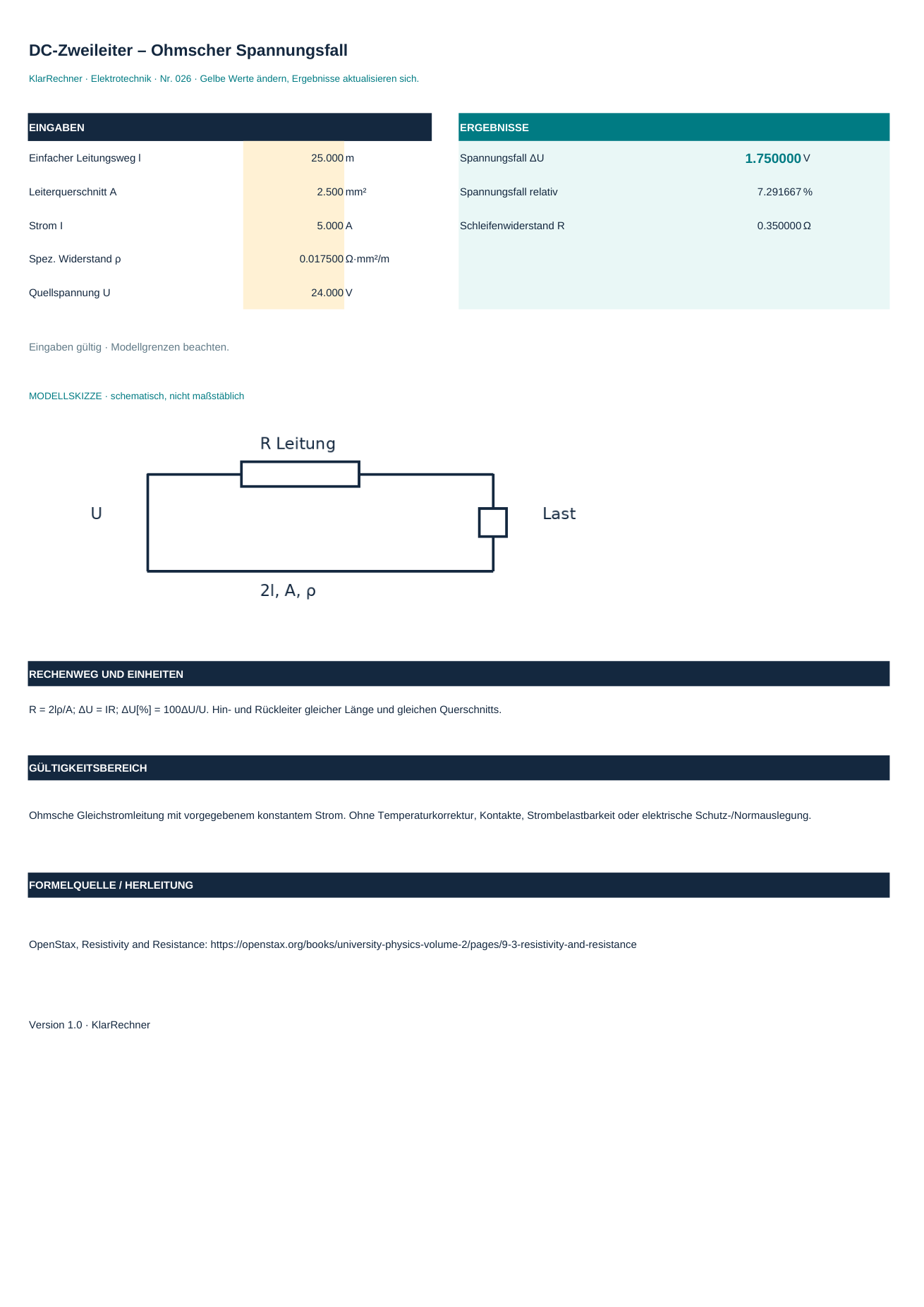

Enthalten ist eine erweiterte Excel-Datei mit drei Arbeitsblättern: Rechner mit getrennten Eingaben und Ergebnissen, Serienberechnung für bis zu 20 Fälle mit Referenzvergleich sowie Einflussanalyse mit fünf Varianten und bearbeitbarem Diagramm. Änderungen können prozentual oder absolut eingegeben werden. Sichtbare Rechenschritte, Einheiten und Modellannahmen helfen beim Nachvollziehen. Die fiktiven Beispielwerte kannst du ersetzen. Ungültige oder fehlende Eingaben blenden Ergebnisse aus.

So funktioniert es: XLSX-Datei öffnen, gelbe Werte ändern und Ergebnisse ablesen. Formeln sind einsehbar und editierbar. Keine Makros und keine externen Datenverbindungen.

Modellgrenzen: Ohmsche Gleichstromleitung mit vorgegebenem konstantem Strom. Ohne Temperaturkorrektur, Kontakte, Strombelastbarkeit oder elektrische Schutz-/Normauslegung.

Dateiformat: XLSX. Berechnungen, Eingabewechsel und Datei-Export wurden geprüft. Für Microsoft Excel vorgesehen; ein Test in Microsoft Excel wurde nicht durchgeführt. Digitaler Download, kein physischer Artikel. Herausgeber: Rechnerplatz.
