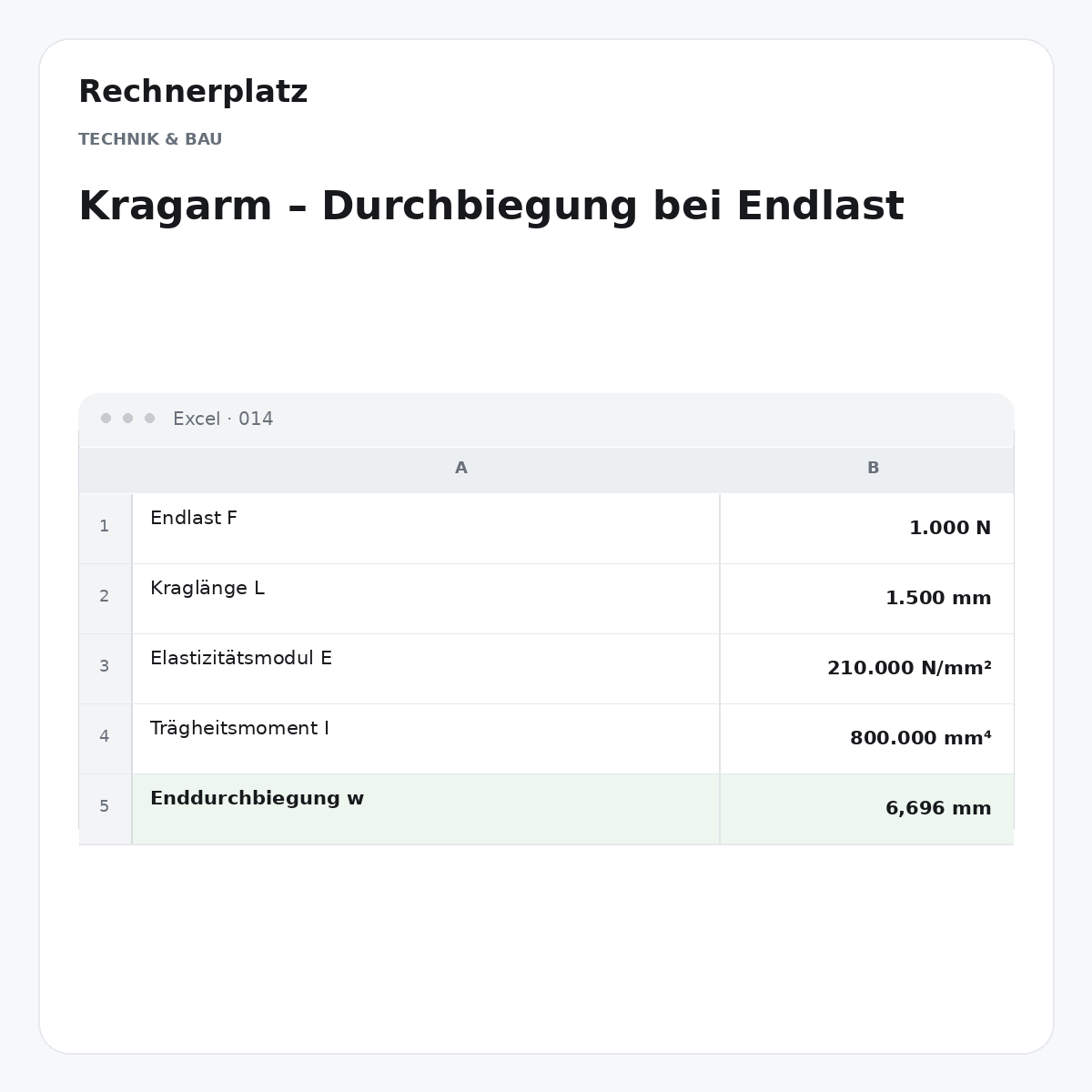

Kragarm – Durchbiegung bei Endlast | Excel-Rechner
Berechne die Durchbiegung und Endneigung eines eingespannten Kragarms unter einer einzelnen Endlast.
Das gibst du ein:
- Endlast F (N)
- Kraglänge L (mm)
- Elastizitätsmodul E (N/mm²)
- Trägheitsmoment I (mm⁴)
Das erhältst du:
- Enddurchbiegung w (mm)
- Endneigung Betrag (rad)
- Einspannmoment Betrag (N·m)

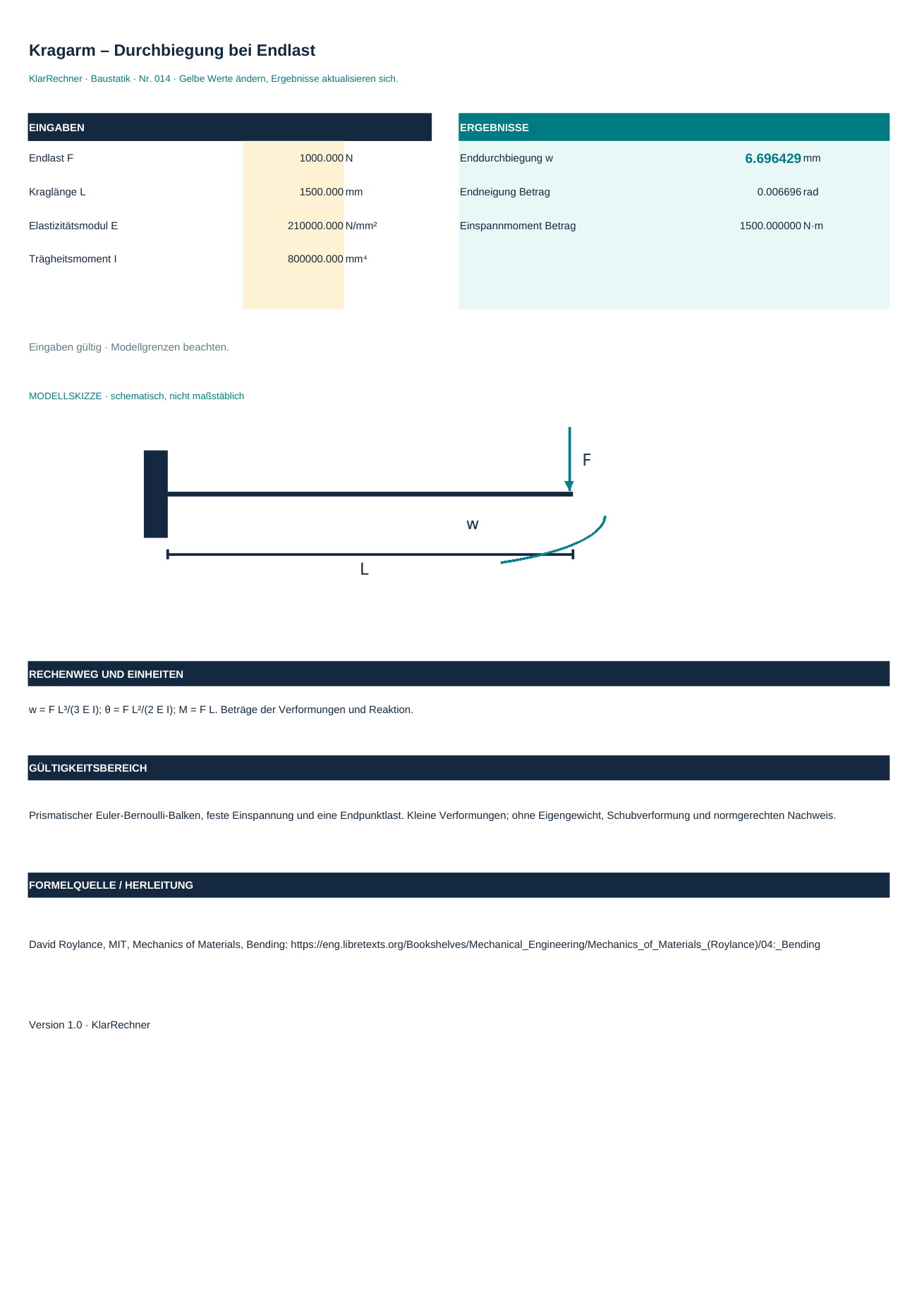

Enthalten ist eine erweiterte Excel-Datei mit drei Arbeitsblättern: Rechner mit getrennten Eingaben und Ergebnissen, Serienberechnung für bis zu 20 Fälle mit Referenzvergleich sowie Einflussanalyse mit fünf Varianten und bearbeitbarem Diagramm. Änderungen können prozentual oder absolut eingegeben werden. Sichtbare Rechenschritte, Einheiten und Modellannahmen helfen beim Nachvollziehen. Die fiktiven Beispielwerte kannst du ersetzen. Ungültige oder fehlende Eingaben blenden Ergebnisse aus.
So funktioniert es: XLSX-Datei öffnen, gelbe Werte ändern und Ergebnisse ablesen. Formeln sind einsehbar und editierbar. Keine Makros und keine externen Datenverbindungen.
Modellgrenzen: Prismatischer Euler-Bernoulli-Balken, feste Einspannung und eine Endpunktlast. Kleine Verformungen; ohne Eigengewicht, Schubverformung und normgerechten Nachweis.
Dateiformat: XLSX. Berechnungen, Eingabewechsel und Datei-Export wurden geprüft. Für Microsoft Excel vorgesehen; ein Test in Microsoft Excel wurde nicht durchgeführt. Digitaler Download, kein physischer Artikel. Herausgeber: Rechnerplatz.
