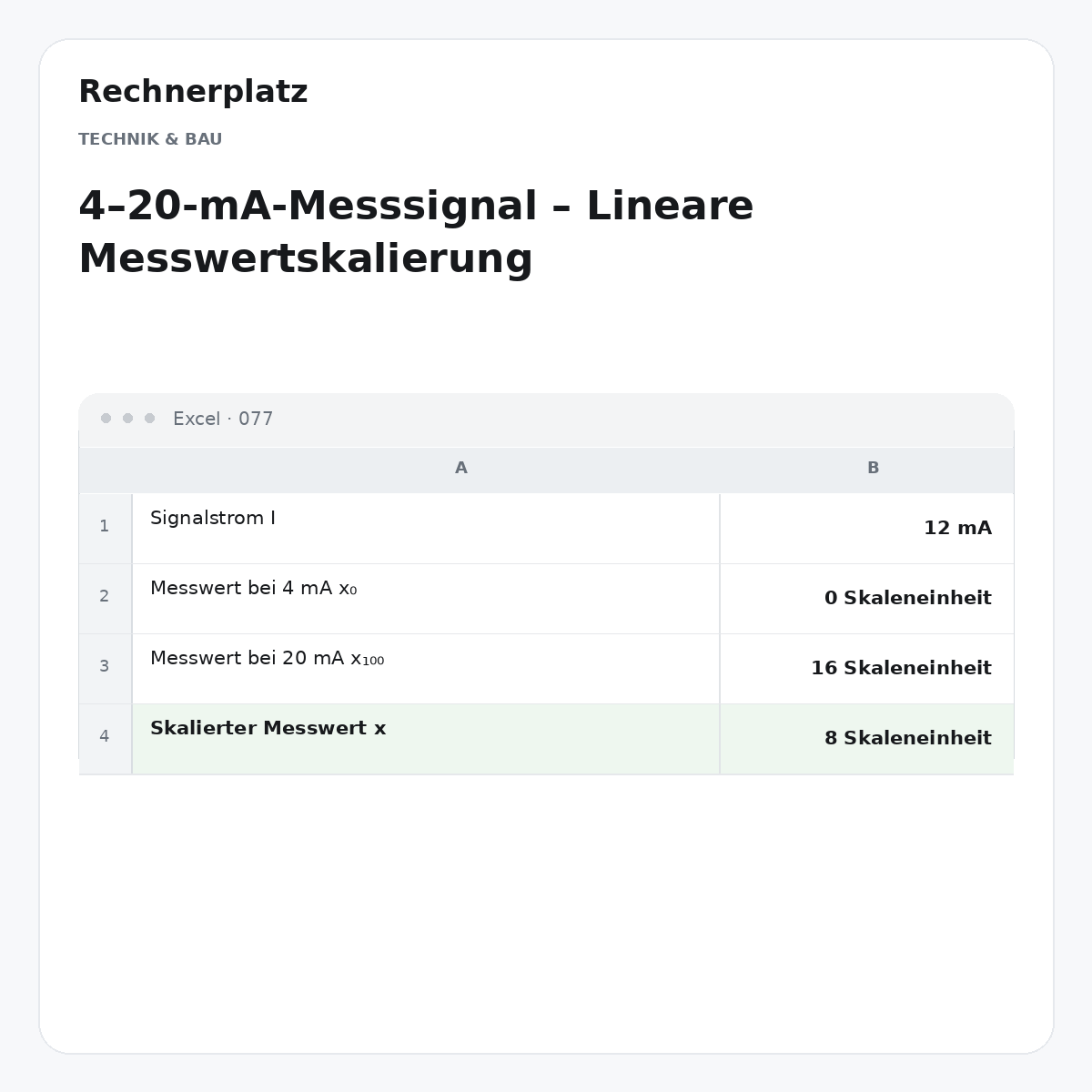

4–20-mA-Messsignal – Lineare Messwertskalierung | Excel-Rechner
Skaliere ein lineares 4–20-mA-Signal auf einen frei vorgegebenen Messbereich.
Das gibst du ein:
- Signalstrom I (mA)
- Messwert bei 4 mA x₀ (Skaleneinheit)
- Messwert bei 20 mA x₁₀₀ (Skaleneinheit)
Das erhältst du:
- Skalierter Messwert x (Skaleneinheit)
- Signalanteil (%)

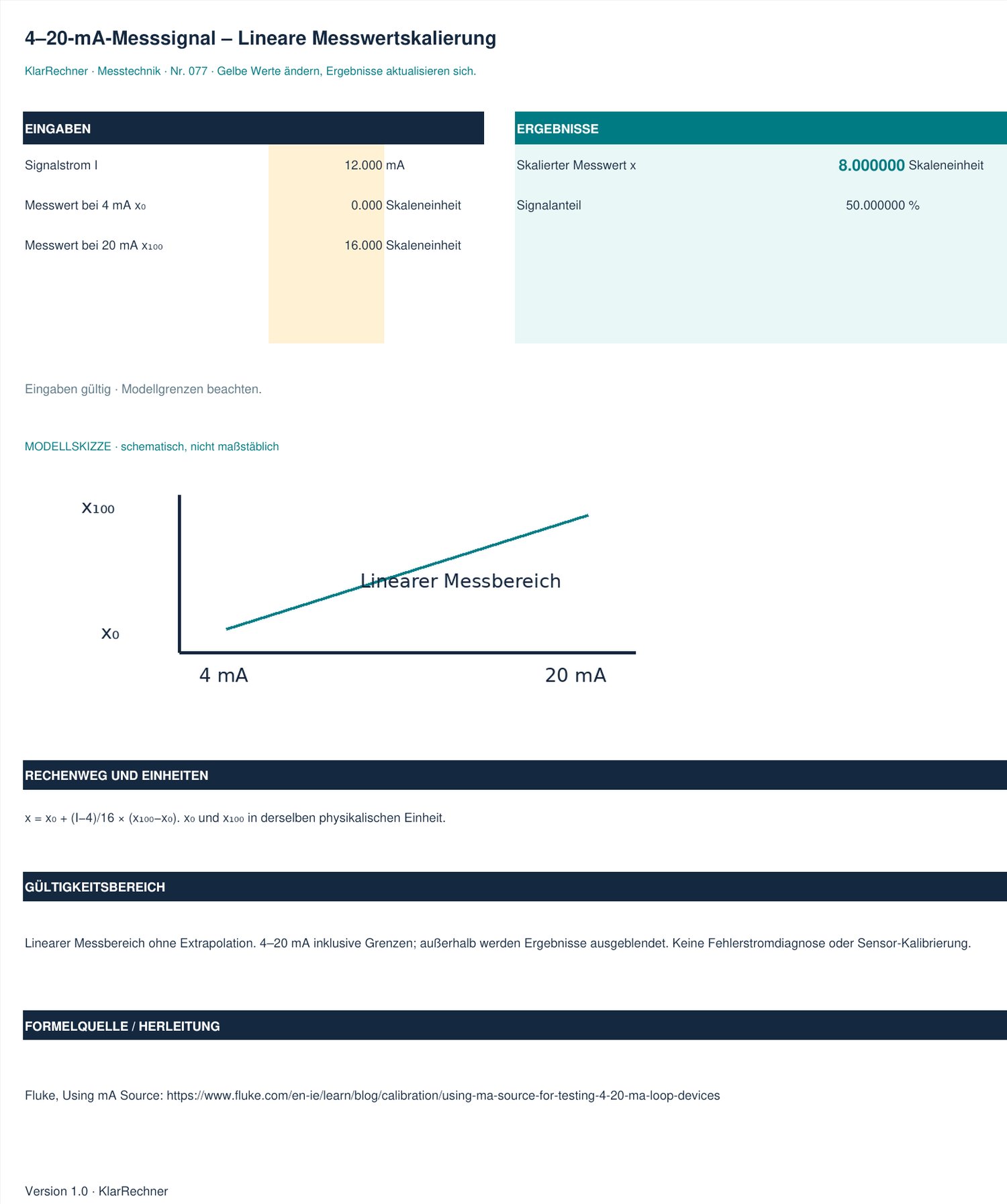

Enthalten ist eine erweiterte Excel-Datei mit drei Arbeitsblättern: Rechner mit getrennten Eingaben und Ergebnissen, Serienberechnung für bis zu 20 Fälle mit Referenzvergleich sowie Einflussanalyse mit fünf Varianten und bearbeitbarem Diagramm. Änderungen können prozentual oder absolut eingegeben werden. Sichtbare Rechenschritte, Einheiten und Modellannahmen helfen beim Nachvollziehen. Die fiktiven Beispielwerte kannst du ersetzen. Ungültige oder fehlende Eingaben blenden Ergebnisse aus.
So funktioniert es: XLSX-Datei öffnen, gelbe Werte ändern und Ergebnisse ablesen. Formeln sind einsehbar und editierbar. Keine Makros und keine externen Datenverbindungen.
Modellgrenzen: Linearer Messbereich ohne Extrapolation. 4–20 mA inklusive Grenzen; außerhalb werden Ergebnisse ausgeblendet. Keine Fehlerstromdiagnose oder Sensor-Kalibrierung.
Dateiformat: XLSX. Berechnungen, Eingabewechsel und Datei-Export wurden geprüft. Für Microsoft Excel vorgesehen; ein Test in Microsoft Excel wurde nicht durchgeführt. Digitaler Download, kein physischer Artikel. Herausgeber: Rechnerplatz.
