MECANISMO BIELA - MANIVELA - DIVERSO COM 04 GUIAS

🔧 Mecanismo Biela-Manivela – Modelo Conceitual 3D (.STEP)

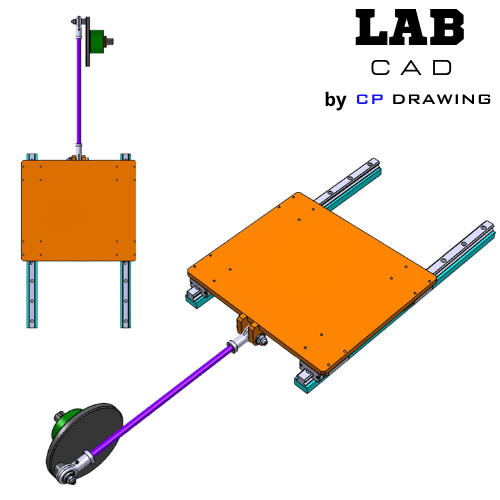

Este modelo 3D representa um sistema biela-manivela didático, idealizado para ilustrar princípios fundamentais de conversão de movimento em mecânica. O conjunto simula o funcionamento de mecanismos presentes em motores, compressores e sistemas industriais, convertendo movimento rotativo da manivela em movimento linear alternado do pistão.

O design demonstra visualmente a interação entre os componentes do sistema: a manivela giratória, a biela articulada e o pistão deslizante, permitindo análise funcional e estudo técnico dos elementos envolvidos.

⚠️ Aviso Importante: Este é um modelo conceitual para fins educacionais e exploratórios. Não é adequado para fabricação ou aplicação prática sem revisão, validação ou ajustes realizados por profissionais qualificados em engenharia mecânica ou de produto.

🧩 Detalhes Técnicos:

• Formato: .STEP (modelo CAD 3D)
• Estrutura: Sistema biela-manivela com componentes articulados
• Aplicação: Visualização mecânica, estudos técnicos, inspiração para projetos
• Compatibilidade: Pode ser utilizado em softwares CAD para análise estrutural e demonstração didática
