MPO/MTP-Glasfaserkabel spielen eine wichtige Rolle in Netzwerkumgebungen mit hoher Dichte, darunter Rechenzentren, Unternehmensnetzwerke und Hochleistungsrechnersysteme. Diese Kabel unterstützen mehrere Glasfaserverbindungen über einen einzigen Stecker, was das Kabelmanagement vereinfacht und gleichzeitig eine schnelle Datenübertragung ermöglicht. Allerdings können Signalverluste, verschmutzte Stecker, falsche Polarität und physische Beschädigungen die Netzwerkleistung beeinträchtigen und Verbindungsprobleme verursachen.
Das Wissen darüber, wie man diese Probleme erkennt und behebt, ist für die Aufrechterhaltung stabiler Glasfaserverbindungen unerlässlich. In diesem Leitfaden werden wir häufige Probleme mit Signalverlusten bei MPO/MTP-Glasfaserkabel deren Ursachen sowie praktische Lösungen zur Fehlerbehebung untersuchen, um die Netzwerkzuverlässigkeit zu verbessern.
Was führt zu Signalverlusten bei MPO/MTP-Glasfaserkabel?
Ein Signalverlust tritt auf, wenn die optische Leistung, die das Empfangsgerät erreicht, geringer ist als erwartet. Bei MPO/MTP-Glasfaserverbindungen kann dies durch Verschmutzungen am Stecker, eine schlechte Ausrichtung, beschädigte Fasern, übermäßige Kabelbiegung oder inkompatible Komponenten verursacht werden.
Schon eine geringe Verschmutzung an der Steckerendfläche kann mehrere Fasern innerhalb einer einzigen MPO/MTP-Verbindung beeinträchtigen. Daher sind regelmäßige Inspektionen, eine ordnungsgemäße Reinigung und genaue Tests wichtig, um eine zuverlässige optische Leistung aufrechtzuerhalten.
In den folgenden Abschnitten werden die häufigsten Probleme erläutert und gezeigt, wie man sie effektiv beheben kann.
Verschmutzte oder verunreinigte MPO-/MTP-Stecker
Verunreinigungen an Steckverbindern gehören zu den häufigsten Ursachen für Signalverluste in Glasfasernetzen. Staub, Öl, Fingerabdrücke und andere Partikel können sich bei der Installation, Wartung oder im täglichen Umgang auf den Stirnflächen der Steckverbinder ansammeln. Da MPO/MTP-Steckverbinder mehrere Fasern enthalten, können Verunreinigungen einen oder mehrere Kanäle gleichzeitig beeinträchtigen.
Häufige Symptome
- Erhöhter Einfügungsverlust in einem oder mehreren Glasfaserkanälen.
- Zeitweise unterbrochene Netzwerkverbindung.
- Schlechte Messwerte der optischen Leistung.
- Uneinheitliche Testergebnisse nach dem erneuten Anschließen der Kabel.
Lösungen
Überprüfen Sie zunächst die Steckerendfläche mit einem geeigneten Glasfaser-Prüfmikroskop. Verwenden Sie ein kompatibles MPO/MTP-Reinigungswerkzeug oder ein zugelassenes Reinigungsverfahren, um Verunreinigungen zu entfernen. Überprüfen Sie den Stecker nach der Reinigung erneut und wiederholen Sie den Vorgang gegebenenfalls.
Befolgen Sie vor dem erneuten Anschließen von Glasfaserkomponenten stets den Ablauf „Prüfen – Reinigen – Prüfen“. Vermeiden Sie es, die Steckerendflächen mit den Fingern zu berühren, und lassen Sie die Schutzkappen aufgesetzt, wenn die Stecker nicht verwendet werden.
Falsche MPO/MTP-Polarität
Die Polarität bestimmt, wie sich gesendete optische Signale von einem Ende einer Glasfaserverbindung zum empfangenden Ende ausbreiten. MPO/MTP-Anschlüsse unterstützen in der Regel mehrere Fasern in einem einzigen Stecker, weshalb eine korrekte Ausrichtung von Sende- und Empfangsseite unerlässlich ist.
Wenn die Kabelpolarität nicht mit dem Netzwerkdesign übereinstimmt, erreichen die Sendesignale möglicherweise nicht die vorgesehenen Empfänger. Dies kann zu ausgefallenen Verbindungen, inaktiven Kanälen oder unerwarteten Verbindungsproblemen führen.
Häufige Symptome
- Es können keine Netzwerkverbindungen hergestellt werden.
- Einige optische Kanäle bleiben inaktiv.
- Sende- und Empfangsfasern sind nicht korrekt ausgerichtet.
- Nach einem Kabelaustausch oder Netzwerk-Upgrades treten Verbindungsfehler auf.
Lösungen
Überprüfen Sie die Kabelpolarität anhand des Netzwerkdesigns und der Gerätedokumentation. Stellen Sie fest, ob für die Installation ein MPO-Trunk-Kabel vom Typ A, Typ B oder Typ C erforderlich ist, und vergewissern Sie sich, dass das ausgewählte Kabel mit den Polaritätsanforderungen des Systems kompatibel ist.
Überprüfen Sie außerdem die Polarität von Abzweigkabeln, Kassettenmodulen und angeschlossenen Transceivern. Gehen Sie nicht davon aus, dass alle MPO/MTP-Kabel dieselbe Polaritätskonfiguration aufweisen. Durch die Korrektur einer Polaritätsabweichung kann die Konnektivität wiederhergestellt werden, ohne dass ansonsten funktionsfähige Komponenten ausgetauscht werden müssen.
Übermäßige Einfügungsdämpfung
Unter Einfügedämpfung versteht man die Verringerung der optischen Leistung, die durch in eine Glasfaserverbindung eingefügte Komponenten verursacht wird. MPO/MTP-Stecker, Adapter, Kassetten und zusätzliche Verbindungspunkte können alle zur Gesamtdämpfung beitragen.
Übersteigt die gesamte Einfügedämpfung das optische Verbindungsbudget, erhält das Empfangsgerät möglicherweise nicht genügend optische Leistung, um eine zuverlässige Verbindung aufrechtzuerhalten.
Häufige Symptome
- Die optischen Leistungspegel fallen unter den erwarteten Bereich.
- Unter normalen Betriebsbedingungen treten vermehrt Netzwerkfehler auf.
- Glasfaserverbindungen versagen über größere Entfernungen oder bei mehreren Verbindungspunkten.
- Die Testergebnisse überschreiten die festgelegten Grenzwerte für die Einfügedämpfung.
Lösungen
Verwenden Sie ein kalibriertes Messgerät für optische Dämpfung oder einen geeigneten Glasfasertester, um die Einfügedämpfung zu messen. Testen Sie nach Möglichkeit einzelne Kanäle, um die betroffenen Fasern zu identifizieren.
Vergleichen Sie die Messergebnisse mit den Spezifikationen für das Kabel, die Steckverbinder und die Netzwerkgeräte. Überprüfen und reinigen Sie die Steckverbinder-Schnittstellen, kontrollieren Sie die Ausrichtung der Adapter und reduzieren Sie, soweit möglich, unnötige Verbindungspunkte.
Wenn ein Kanal nach der Reinigung und Überprüfung weiterhin übermäßige Dämpfungsverluste aufweist, überprüfen Sie die Kabelbaugruppe und die angeschlossenen Komponenten auf Defekte. Ersetzen Sie defekte Komponenten erst, nachdem Tests bestätigt haben, dass sie für das Problem verantwortlich sind.
Biegung der Glasfaser und mechanische Beschädigung des Kabels
MPO/MTP-Glasfaserkabel müssen sorgfältig verlegt und geführt werden, um die darin enthaltenen Glasfasern zu schützen. Übermäßiges Biegen, Verdrehen, Quetschen oder Ziehen kann die Dämpfung erhöhen und die Signalqualität beeinträchtigen.
Bei engen Biegungen kann optische Leistung aus dem Faserkern entweichen, während Quetschungen oder Verdrehungen die inneren Fasern beschädigen können. Wiederholte Belastungen während der Kabelverlegung oder Wartung können zudem die Kabelbaugruppe schwächen.
Häufige Symptome
- Der Signalverlust nimmt zu, wenn das Kabel bewegt wird.
- Die optische Leistung ändert sich nach Anpassungen der Kabelverlegung.
- Eine oder mehrere Fasern weisen abnormale Testergebnisse auf.
- Es sind sichtbare Knicke, gequetschte Abschnitte oder beschädigte Kabelmäntel zu erkennen.
Lösungen
Überprüfen Sie den gesamten Kabelverlauf auf scharfe Biegungen, Druckstellen und Anzeichen von mechanischen Beschädigungen. Stellen Sie sicher, dass das Kabel die vom Hersteller vorgegebenen Mindestbiegeradien einhält und durch geeignete Kabelmanagementsysteme abgestützt wird.
Vermeiden Sie es, Kabel über ihre zulässige Zugfestigkeit hinaus zu belasten oder schwere Geräte darauf abzustellen. Sollte ein Kabel beschädigt sein und die Prüfung nicht bestehen, ersetzen Sie es durch eine kompatible Baugruppe, anstatt eine provisorische Reparatur zu versuchen.
Eine ordnungsgemäße Verlegung und Zugentlastung kann dazu beitragen, wiederkehrende Signalverluste zu verhindern und die Lebensdauer des Kabels zu verlängern.
Falsch ausgerichtete oder schlecht eingesteckte Steckverbinder
MPO/MTP-Steckverbinder sind auf eine präzise Ausrichtung angewiesen, um optische Verbindungen zwischen mehreren Fasern herzustellen. Führungsstifte, Ausrichtungslöcher, Steckverbindergehäuse und Gegenstecker tragen dazu bei, die erforderliche Positionierung aufrechtzuerhalten.
Falsches Einstecken, beschädigte Führungsstifte oder inkompatible Steckverbinder-Schnittstellen können eine korrekte Ausrichtung verhindern und die Einfügedämpfung erhöhen.
Häufige Symptome
- Die Dämpfungswerte schwanken bei verschiedenen Verbindungsversuchen.
- Bei einigen Fasern tritt eine höhere Dämpfung auf als bei anderen.
- Die Stecker passen nicht richtig zusammen.
- Optische Verbindungen werden nach dem erneuten Anschließen instabil.
Lösungen
Trennen Sie das Kabel gemäß den Anweisungen des Geräteherstellers und überprüfen Sie das Steckergehäuse, die Führungsstifte und die Ausrichtungslöcher. Achten Sie auf Beschädigungen, Verschmutzungen oder inkompatible Steckertypen.
Stellen Sie sicher, dass die Stecker und Adapter für den gemeinsamen Einsatz ausgelegt sind. Überprüfen Sie beispielsweise vor dem Verbinden zweier MPO/MTP-Schnittstellen die erforderliche Pin-Konfiguration und die Kompatibilität der Steckerarten.
Schließen Sie die Komponenten vorsichtig wieder an, ohne sie mit Gewalt in Position zu drücken. Wenn der Stecker oder Adapter beschädigt ist, ersetzen Sie das betroffene Teil und testen Sie die Verbindung erneut.
Beschädigungen der Steckerendfläche
Im Gegensatz zu ablösbaren Verunreinigungen lassen sich physische Beschädigungen der Faserendfläche nicht immer durch Reinigung beheben. Kratzer, Absplitterungen, Vertiefungen und andere Defekte können die optische Übertragung beeinträchtigen und zu anhaltendem Signalverlust führen.
Wiederholtes Einstecken, ungeeignete Reinigungswerkzeuge oder der Kontakt mit verunreinigten Oberflächen können die Steckerendflächen beschädigen.
Häufige Symptome
- Auch nach wiederholter Reinigung bleibt ein hoher Einfügedämpfungsverlust bestehen.
- Bei der Überprüfung werden Kratzer, Absplitterungen oder andere Defekte festgestellt.
- Die optische Leistung verschlechtert sich nach wiederholten Steckvorgängen.
- Bestimmte Glasfaserkanäle fallen bei Tests regelmäßig durch.
Lösungen
Überprüfen Sie die Steckerendfläche mit einem geeigneten Prüfsystem und befolgen Sie die geltenden Abnahmekriterien. Wenn eine Beschädigung bestätigt wird, ersetzen Sie die betroffene Kabelbaugruppe oder Steckerkomponente im Rahmen eines geeigneten Reparaturprozesses.
Vermeiden Sie es, einen sichtbar beschädigten Stecker wiederholt anzuschließen, da dies die Gegensteckverbindung beschädigen kann. Eine sachgemäße Handhabung, eine saubere Lagerung und geeignete Prüfwerkzeuge tragen dazu bei, das Risiko einer Beschädigung des Steckers zu verringern.
Falsche Prüfverfahren und Geräteeinstellungen
Manchmal ist das scheinbare Problem eines Signalverlusts eher auf falsche Prüfverfahren als auf ein defektes Kabel zurückzuführen. Falsche Referenzeinstellungen, ungeeignete Prüfkabel, inkompatible Prüfgeräte und eine falsche Wellenlängenauswahl können zu irreführenden Ergebnissen führen.
MPO/MTP-Systeme erfordern unter Umständen auch spezielle Fan-Out-Prüfkabel oder Prüfgeräte, die für Mehrfaserstecker ausgelegt sind.
Häufige Symptome
- Verschiedene Messgeräte liefern uneinheitliche Ergebnisse.
- Der gemessene Verlust überschreitet die Spezifikationen, obwohl die Netzwerkleistung stabil ist.
- Einige Kanäle liefern unvollständige oder unzuverlässige Messwerte.
- Die Testergebnisse ändern sich nach einer Neukalibrierung oder einem erneuten Anschluss erheblich.
Lösungen
Verwenden Sie kalibrierte Messgeräte, die den Fasertyp und die Steckerkonfiguration unterstützen. Legen Sie die korrekte Referenz gemäß dem geltenden Testverfahren fest und wählen Sie die geeignete Wellenlänge für die zu testende Verbindung aus.
Bei Multimode-Fasern werden für Tests üblicherweise 850 nm und, falls erforderlich, 1300 nm verwendet. Bei Singlemode-Systemen werden je nach Anwendung und Testanforderungen üblicherweise 1310 nm und 1550 nm verwendet.
Probleme hinsichtlich Fasertyp und Kompatibilität der Komponenten
MPO/MTP-Kabel sind in verschiedenen Fasertypen, Steckerkonfigurationen und Leistungsklassen erhältlich. So werden beispielsweise Multimode-Fasern der Klassen OM3 und OM4 häufig in Rechenzentrumsanwendungen mit kurzen Übertragungsstrecken eingesetzt, während Singlemode-Fasern Anwendungen unterstützen, die andere Übertragungseigenschaften und Reichweiten erfordern.
Das Verbinden inkompatibler Fasertypen, Polaritätskonfigurationen oder optischer Komponenten kann zu Leistungseinbußen führen oder den ordnungsgemäßen Betrieb einer Verbindung verhindern.
Häufige Symptome
- Netzwerkgeräte können keine Verbindung herstellen.
- Die optischen Leistungspegel liegen außerhalb der erwarteten Grenzwerte.
- Die Kabelspezifikationen stimmen nicht mit den installierten Transceivern überein.
- Die Verbindungsleistung entspricht nicht den Anforderungen der vorgesehenen Anwendung.
Lösungen
Überprüfen Sie vor der Installation den Fasertyp, die Steckerkonfiguration, die Polarität und die optischen Spezifikationen. Vergewissern Sie sich, dass das MPO/MTP-Kabel für die verwendeten Transceiver, Kassetten, Adapter und Übertragungsentfernungen geeignet ist.
Prüfen Sie die Gerätedokumentation und das Verbindungsdesign, um sicherzustellen, dass alle Komponenten miteinander kompatibel sind. Die Auswahl kompatibler Komponenten von Anfang an trägt dazu bei, Installationsfehler und unnötige Fehlerbehebungsmaßnahmen zu reduzieren.
Bewährte Verfahren zur Vermeidung von MPO/MTP-Signalverlusten
Vorbeugende Wartungsmaßnahmen können unerwartete Netzwerkausfälle reduzieren und dazu beitragen, eine gleichbleibende optische Leistung zu gewährleisten. Beachten Sie die folgenden Vorgehensweisen:
- Steckverbinder regelmäßig überprüfen: Überprüfen Sie die Steckverbinder-Stirnflächen vor dem Zusammenstecken und immer dann, wenn Leistungsprobleme auftreten.
- Korrekt reinigen: Verwenden Sie kompatible Reinigungswerkzeuge und befolgen Sie den Ablauf „Prüfen – Reinigen – Prüfen“.
- Polarität überprüfen: Vergewissern Sie sich vor dem Einbau oder Austausch von Komponenten über die Kabelpolarität und die Faserzuordnung.
- Kabelverlegung schützen: Halten Sie den erforderlichen Biegeradius ein und vermeiden Sie Quetschungen, Verdrehungen oder übermäßiges Ziehen.
- Jeden Kanal prüfen: Verwenden Sie geeignete Prüfgeräte, um einzelne Fasern mit abnormalem Verlust zu identifizieren.
- Messungen dokumentieren: Führen Sie Aufzeichnungen über den Einfügedämpfungsverlust und andere relevante Testergebnisse für zukünftige Vergleiche.
- Verwenden Sie kompatible Komponenten: Vergewissern Sie sich, dass Kabel, Transceiver, Adapter und Kassetten den Anforderungen des Netzwerkdesigns entsprechen.
- Befolgen Sie die Herstellerrichtlinien: Halten Sie sich an die empfohlenen Verfahren für Installation, Reinigung, Inspektion und Prüfung.
Diese Maßnahmen tragen dazu bei, potenzielle Probleme frühzeitig zu erkennen und die Fehlerbehebung effizienter zu gestalten.
Wie lässt sich eine zuverlässige Glasfaserverbindung gewährleisten?

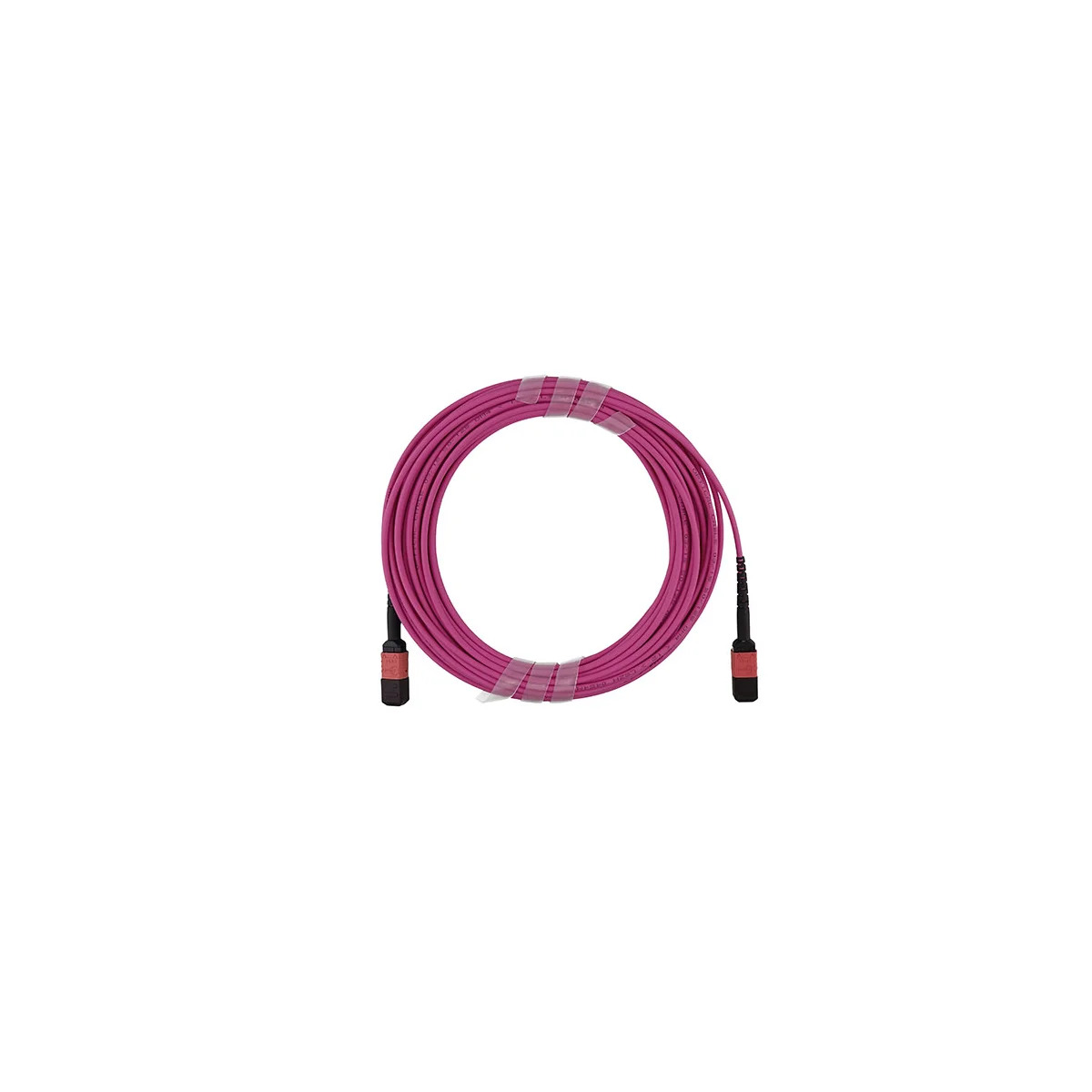

Die Auswahl geeigneter Glasfaserverbindungsprodukte ist ein wichtiger Bestandteil beim Aufbau und der Wartung eines zuverlässigen Netzwerks. BlueOptics bietet Netzwerklösungen, die speziell für Anwendungen wie Rechenzentren, Unternehmensinfrastrukturen und Hochgeschwindigkeits-Kommunikationssysteme entwickelt wurden.
Bei der Auswahl von MPO/MTP-Glasfaserkabeln sollten Netzwerkadministratoren den Fasertyp, die Steckerkonfiguration, die Polarität, die Spezifikationen zum Einfügedämpfungsverlust sowie die Kompatibilität mit vorhandenen Geräten berücksichtigen. Die Abstimmung dieser Anforderungen auf das Netzwerkdesign kann dazu beitragen, die Installation zu vereinfachen und eine zuverlässige Datenübertragung zu gewährleisten.
Regelmäßige Tests und ein ordnungsgemäßes Kabelmanagement sind nach wie vor unerlässlich, selbst wenn Komponenten verwendet werden, die den erforderlichen Spezifikationen entsprechen.
Fazit
Signalverluste bei MPO/MTP-Glasfaserkabeln können verschiedene Ursachen haben, darunter verschmutzte Steckverbinder, falsche Polarität, übermäßige Einfügedämpfung, physische Kabelschäden, Fehlausrichtung der Steckverbinder und ungeeignete Testverfahren. Die Ermittlung der zugrunde liegenden Ursache ist der erste Schritt zur Wiederherstellung einer zuverlässigen Netzwerkleistung.
Durch die Überprüfung der Steckverbinder, die Reinigung verschmutzter Endflächen, die Überprüfung der Polarität, den Schutz der Kabelverlegung und das Testen einzelner Glasfaserkanäle können Netzwerkadministratoren viele häufige Verbindungsprobleme beheben. Die Auswahl kompatibler Komponenten und die Einhaltung etablierter Wartungsverfahren können ebenfalls dazu beitragen, wiederkehrende Fehler zu vermeiden.
Mit einer sorgfältigen Installation, einer systematischen Fehlerbehebung und geeigneten Glasfaserprodukten können Unternehmen stabile Verbindungen aufrechterhalten und die Leistungsanforderungen moderner Rechenzentren und Unternehmensnetzwerke erfüllen.
