Formato - Plano de instalación eléctrica

Formato para la elaboración de planos eléctricos, diseñado de acuerdo con los criterios establecidos en el Pliego Técnico Normativo RIC 18.

El archivo incluye:

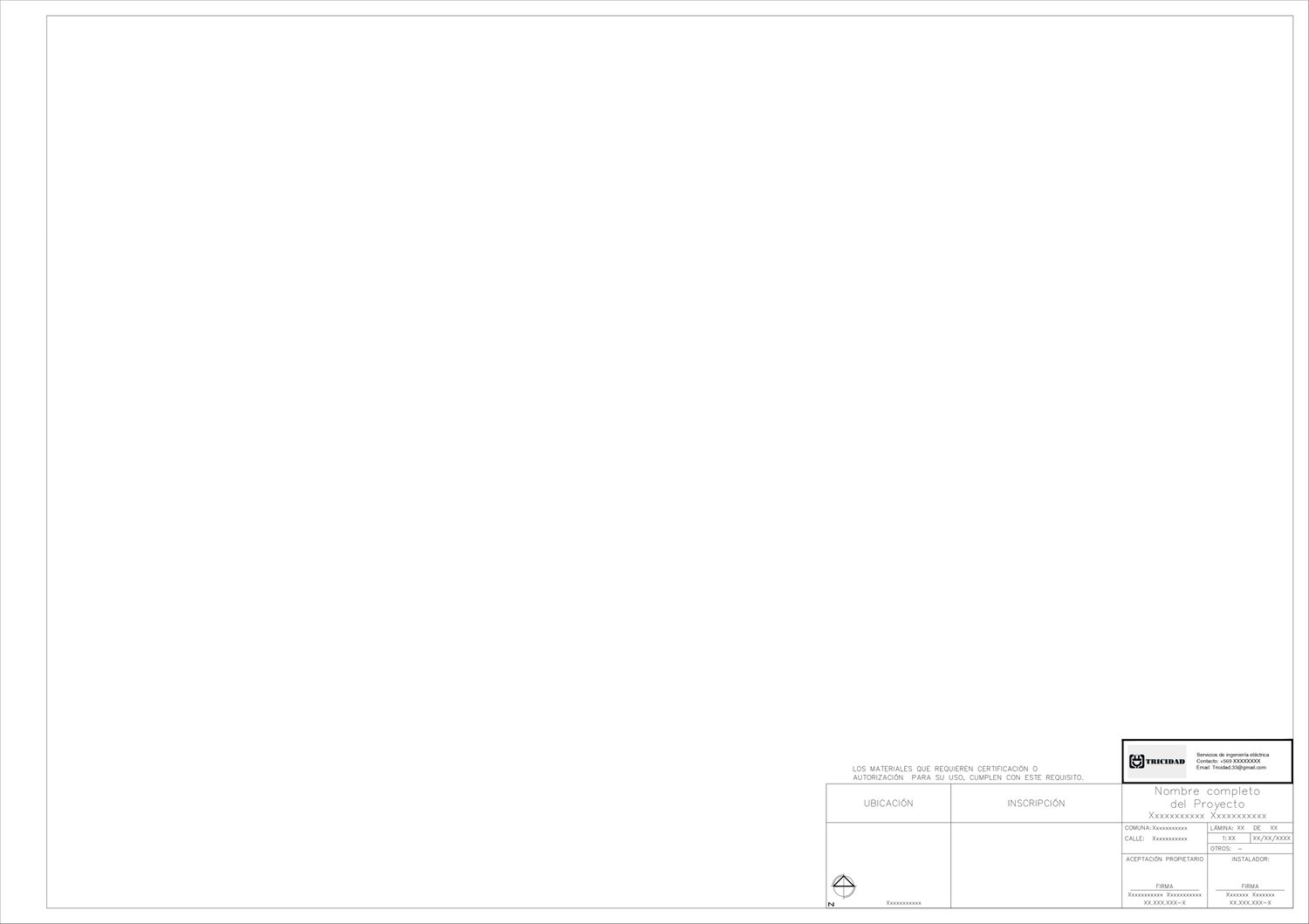

• Márgenes y rótulos con las dimensiones indicadas en el RIC 18 para formatos A0, A1, A2 y A3.
• Formatos genéricos en tamaños Carta, A4 y A3, destinados a la elaboración de nóminas de circuitos y diagramas unilineales para instalar en los tableros eléctricos.

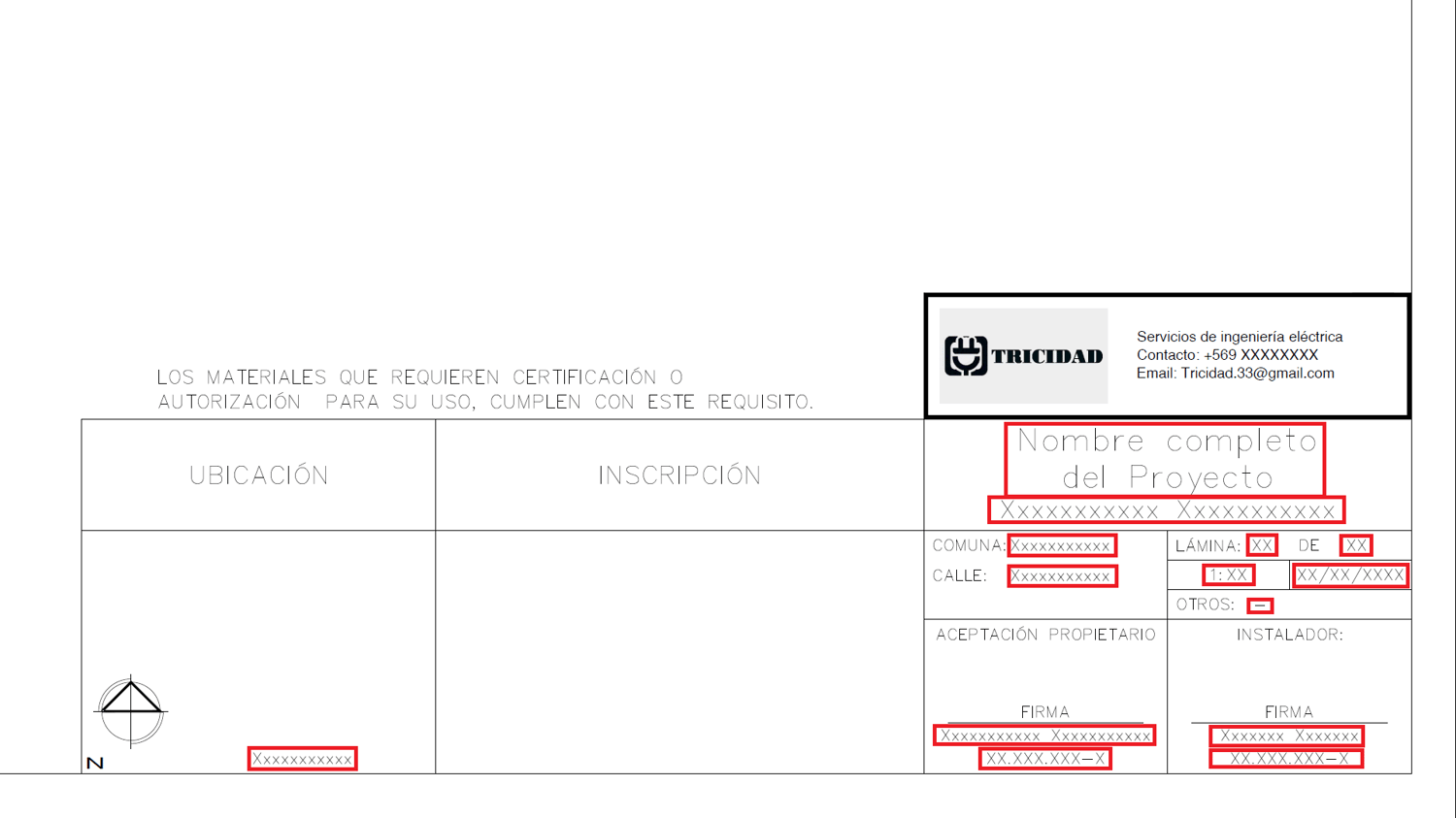

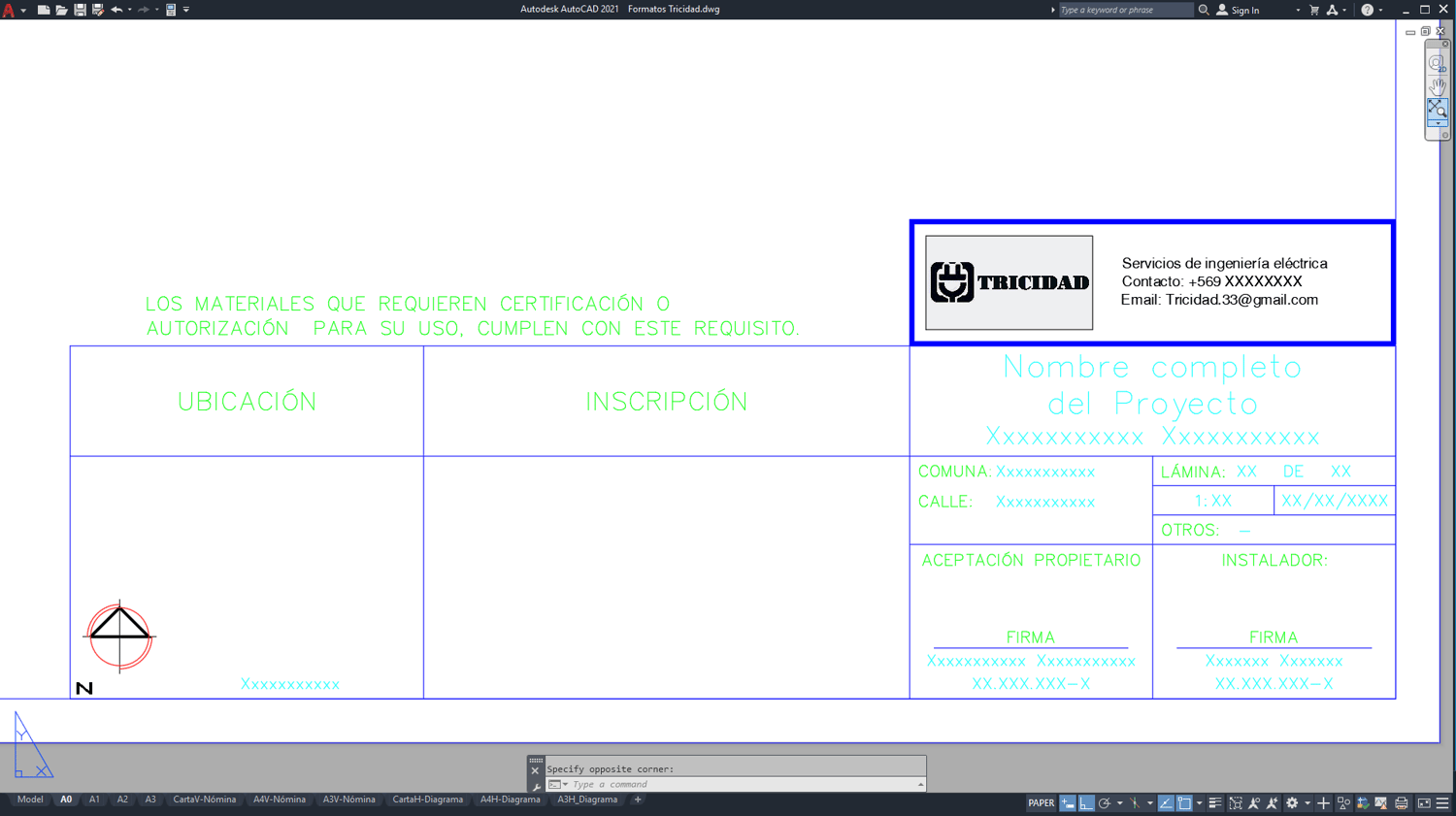

Para editar un dato del rótulo, simplemente presiona CTRL + doble clic sobre el campo que deseas modificar. Los datos editables se encuentran identificados en color rojo en la imagen de referencia.
