Energy Logger – Monitorización Eléctrica Remota

¿Necesitas saber en tiempo real cómo está la calidad de tu suministro eléctrico —tensión, THD, consumo— y que te avise automáticamente si algo se sale de la normativa?

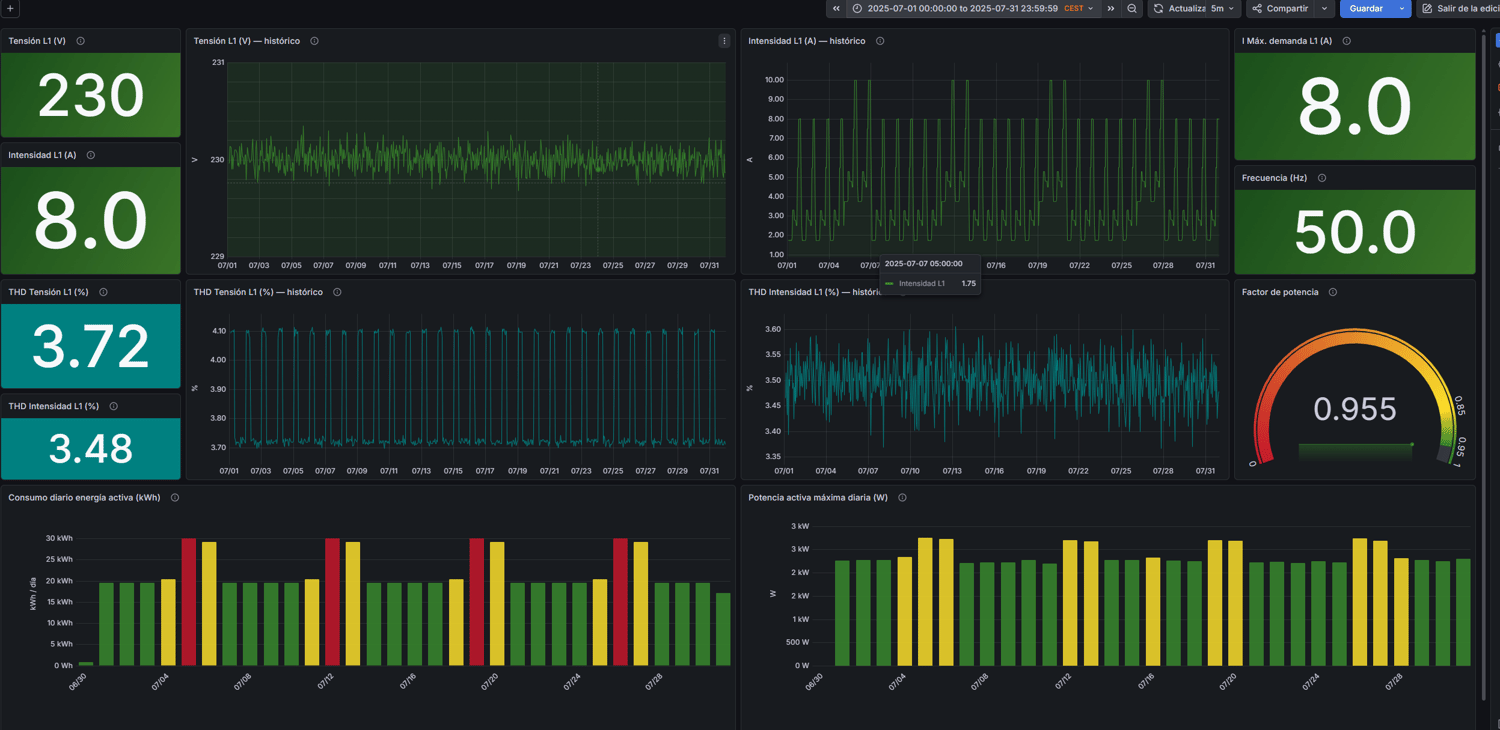

Esta es la memoria técnica completa del sistema Energy Logger, diseñado por PLC32 CONTROL: un analizador de redes profesional mide continuamente los parámetros eléctricos mediante una sonda Rogowski (sin necesidad de cortar el circuito), y un servidor local procesa, almacena y visualiza los datos en un dashboard industrial tipo Grafana.

El sistema no solo muestra datos en tiempo real: vigila de forma continua el cumplimiento del RD 1955/2000 (límites de tensión) y la norma UNE-EN 50160 (distorsión armónica), registrando cualquier incumplimiento y notificándolo automáticamente por Telegram.

Contenido del documento:

• Objeto y funcionalidades: tensión, corriente, potencia activa/reactiva, factor de potencia, frecuencia, %THD, temperatura y energía consumida
• Descripción de la instalación de medida: analizador Circutor CVM-E3-MINI + sonda Rogowski flexible YHDC + gateway Modbus RTU/TCP USR-DR302
• Arquitectura en 3 capas (campo, gateway, supervisión SCADA) y lógica de funcionamiento paso a paso, con polling diferenciado (2 s para parámetros rápidos, 10 s para estándar)
• Mapa completo de registros Modbus del analizador, con direcciones y factores de escala
• Sistema de vigilancia de calidad de red con persistencia de 5 s (evita falsas alarmas), doble almacenamiento en InfluxDB (series temporales) y SQLite (eventos de calidad)
• Normativa aplicada: ITC-BT-19, ITC-BT-51, RD 1955/2000, UNE-EN 50160, UNE-EN 61557-12, IEC 62053-21, REBT
• Presupuesto de materiales principales (sin mano de obra ni material auxiliar)
• Planos: portada, esquema eléctrico y frente de componentes

Nota del propio documento: el sistema está pensado para escalar de monofásico a trifásico añadiendo sondas para L2 y L3.

Para quién es: técnicos, ingenieros e integradores que necesiten monitorizar la calidad del suministro eléctrico de una instalación y detectar automáticamente incumplimientos normativos, sin instrumentación de laboratorio.

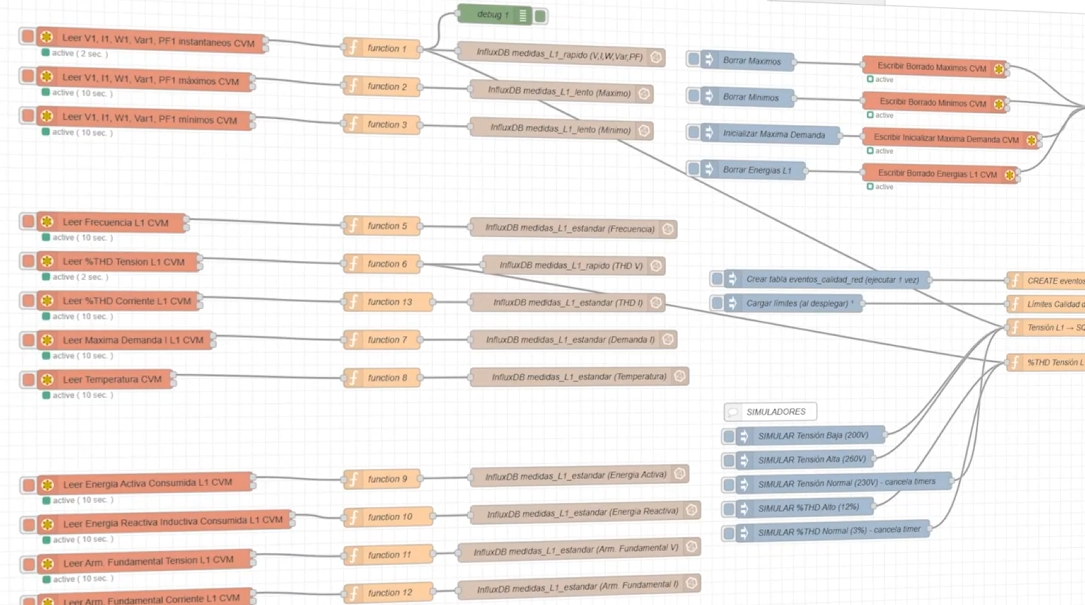

Qué no incluye: no incluye el flujo de Node-RED, el dashboard de Grafana ni el plano DWG editable — eso está en la versión de pago.

Si necesitas más información, no dudes visitar mi web plc32control.com
