Brad de sticle de 3 m - planuri de sudura in romana, cu calculator Excel

Construieste un brad de Craciun din otel, de 3 m, care tine pana la 619 sticle luminate.

Sunt planurile complete de executie pentru o structura conica sudata: 18 inele, 619 tepi pentru sticle si o baza in stea care sta singura, fara ancore. Fiecare cota e calculata, fiecare bara e in lista de debitare, iar montajul e impartit in pasi, in ordinea in care chiar trebuie facuti.

Fara CNC, fara plasma, fara masina de roluit. Un aparat de sudura MIG sau cu electrozi si un polizor unghiular sunt de ajuns. Inelele se indoaie in octogon direct pe structura, de aceea nu ai nevoie de utilaje de roluit.

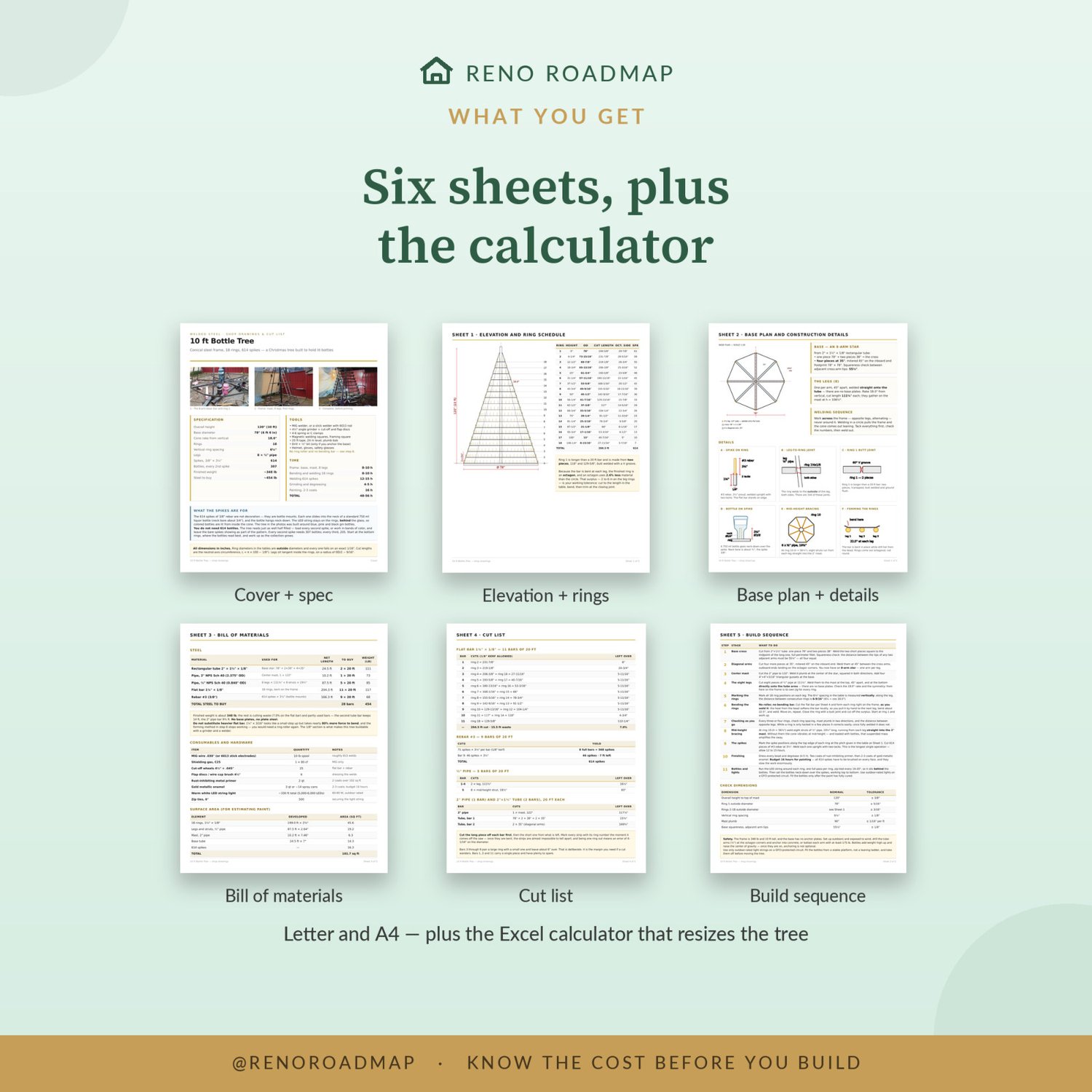

CE PRIMESTI

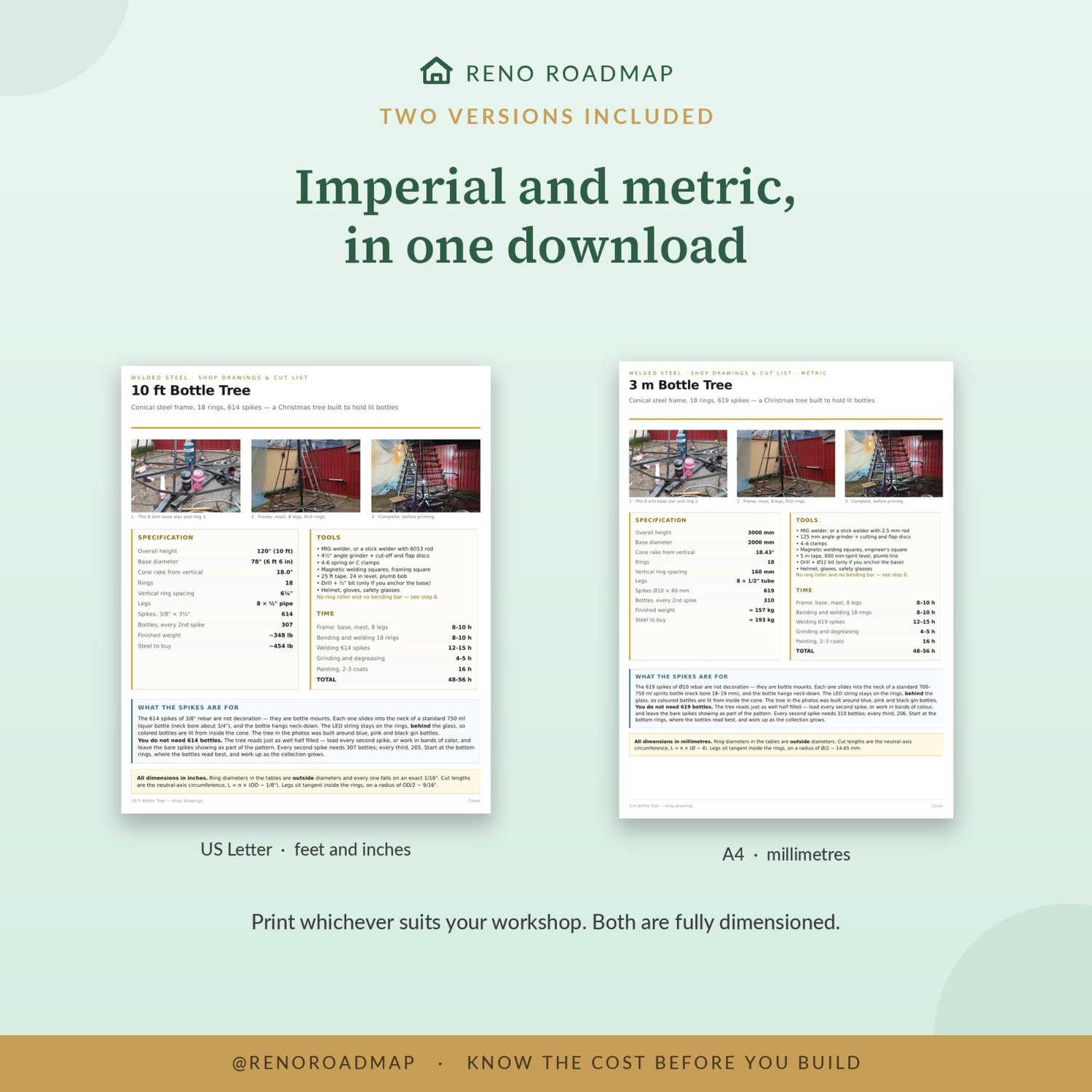

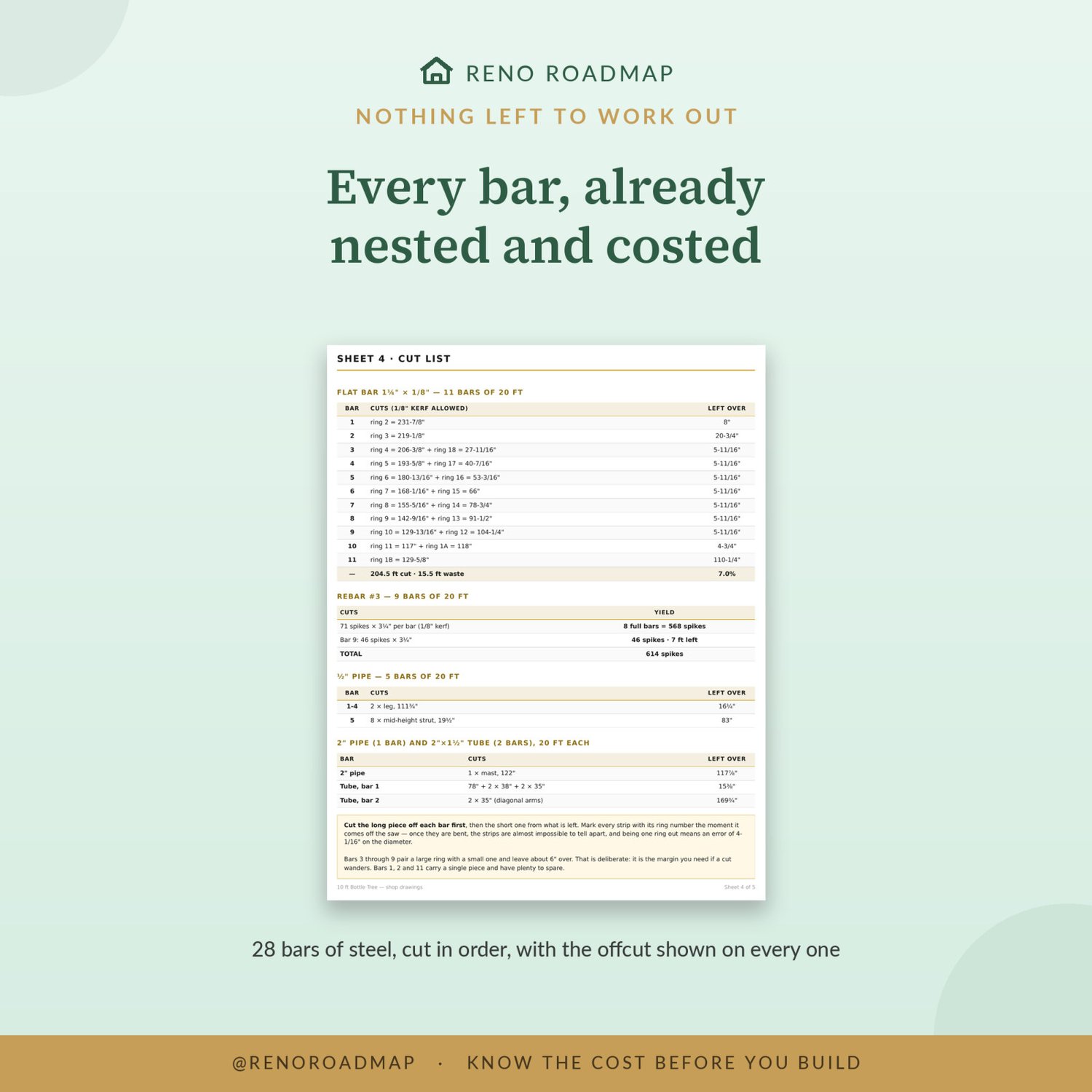

• Plansele in romana (PDF, A4, in milimetri): coperta cu specificatii, elevatie si tabelul inelelor, planul bazei si detalii, lista de materiale, lista de debitare, ordinea de montaj
• Calculatorul de materiale in romana (Excel)
• Bonus: aceleasi planse in engleza (PDF, A4)

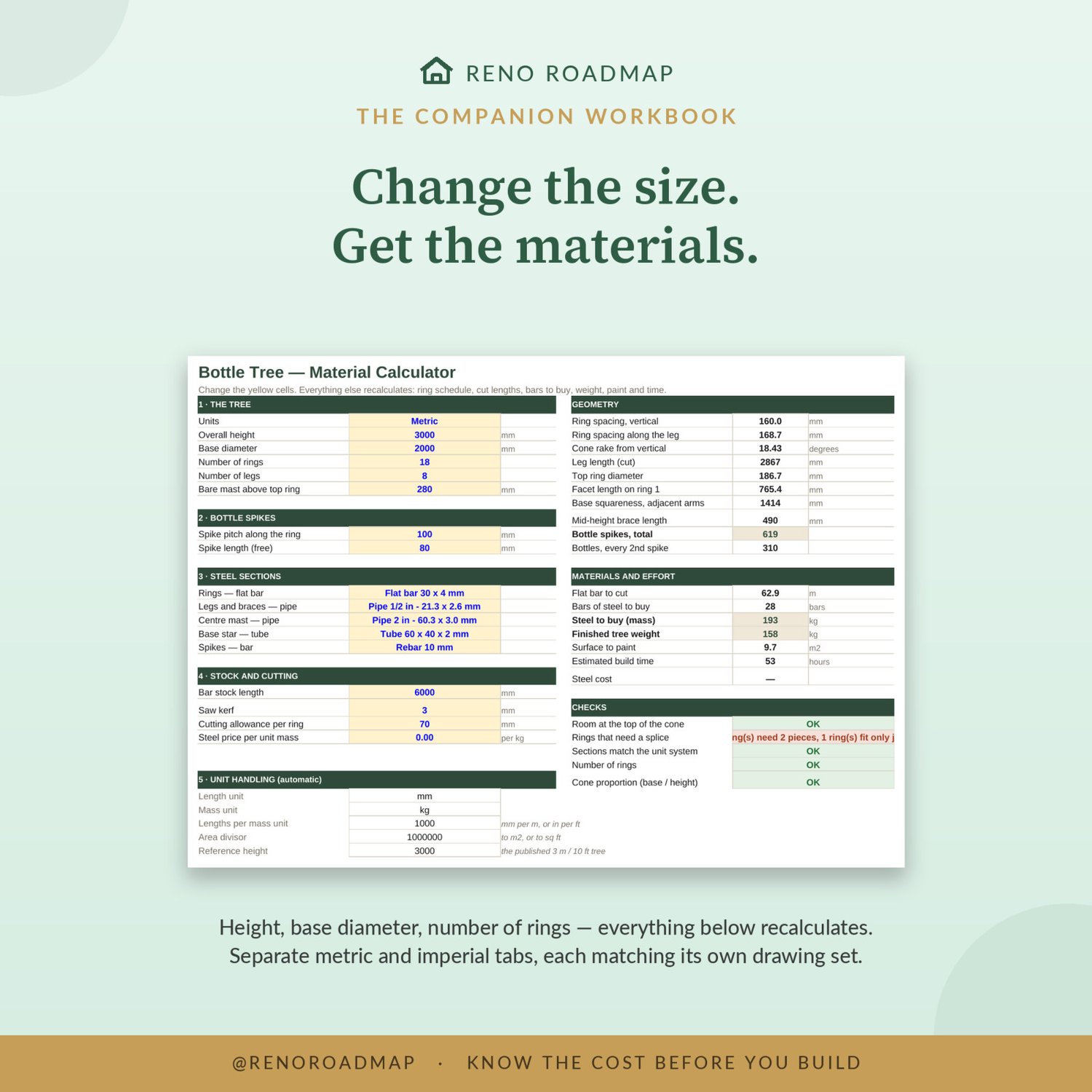

CALCULATORUL

Setezi inaltimea, diametrul bazei si numarul de inele, iar tot fisierul se recalculeaza: diametrul si lungimea de debitare a fiecarui inel, numarul de tepi, barele de otel de cumparat, greutatea, vopseaua si timpul de lucru. Vrei un brad de 2,5 m sau de 4 m? Scrii inaltimea si calculatorul face fiecare inel.

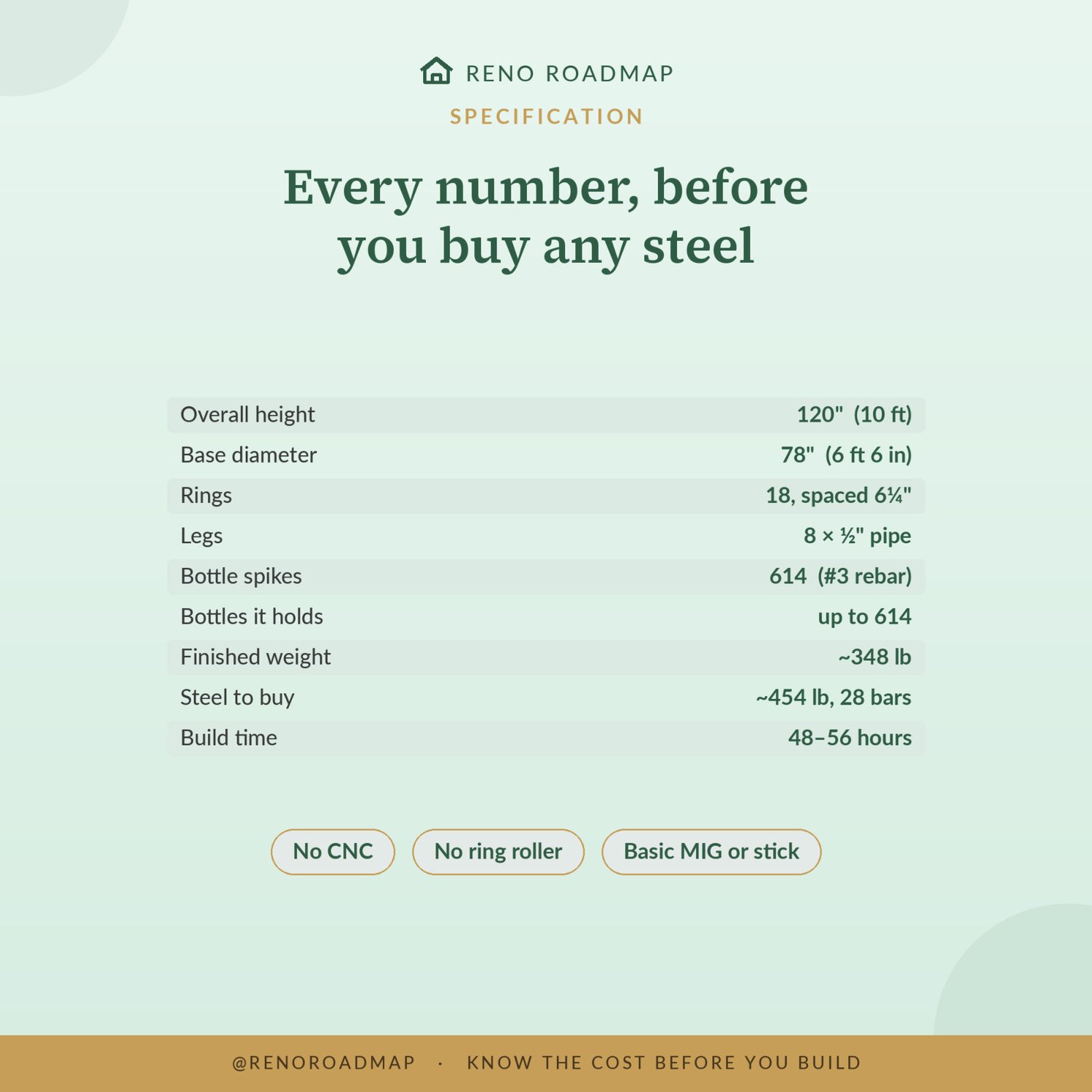

SPECIFICATII

• Inaltime totala: 3000 mm
• Diametrul bazei: 2000 mm
• Inele: 18, la 160 mm distanta
• Picioare: 8 din teava de 1/2"
• Tepi pentru sticle: 619, din otel beton Ø10
• Greutate finala: circa 157 kg
• Otel de cumparat: circa 193 kg, 28 de bare de 6 m
• Timp de lucru: 48-56 de ore

NU AI NEVOIE DE 619 STICLE

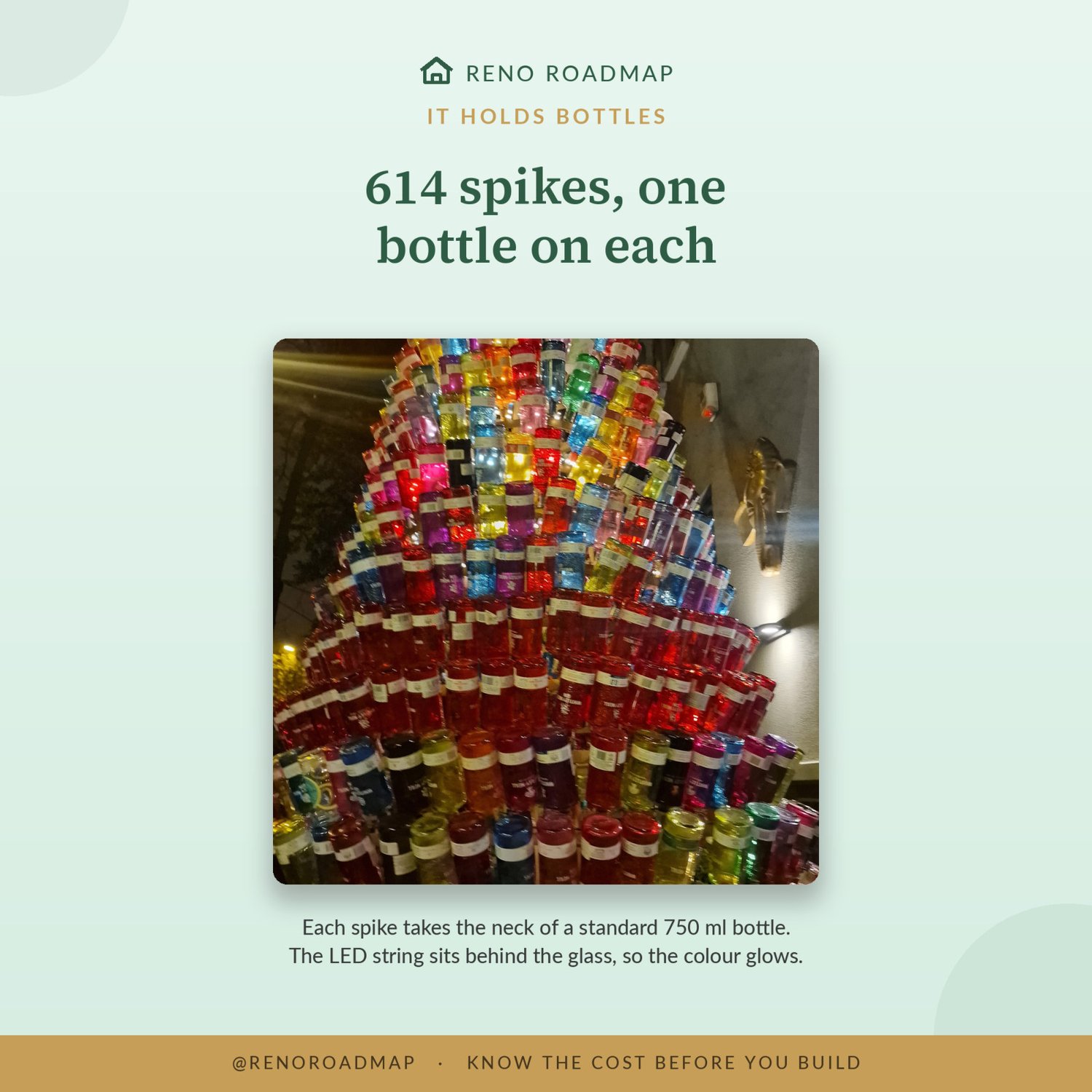

Bradul arata la fel de bine pe jumatate plin. Din doi in doi tepi iti trebuie 310 sticle; din trei in trei, 206. Fiecare teapa intra in gatul unei sticle standard de 700-750 ml, cu gatul in jos, iar instalatia LED sta pe inele, in spatele sticlelor, asa ca sticlele colorate sunt luminate din interiorul conului.

NU DOAR DE CRACIUN

Fara sticle, doar cu o instalatie de lumini calde, e un con auriu pentru o nunta, o terasa sau intrarea unei pensiuni. Cu sticle transparente devine o sculptura de gradina care prinde soarele vara.

SCULE NECESARE

• Aparat MIG sau aparat cu electrozi de 2,5 mm
• Polizor unghiular de 125 mm, discuri de taiat si lamelare
• 4-6 clesti de prindere, echere magnetice
• Ruleta, nivela, fir cu plumb
• Masca, manusi, ochelari de protectie

NIVEL

Mediu. Trebuie sa stii sa tai, sa polizezi si sa sudezi otel si sa citesti un desen cotat. Nu ai nevoie de utilaje speciale de formare.

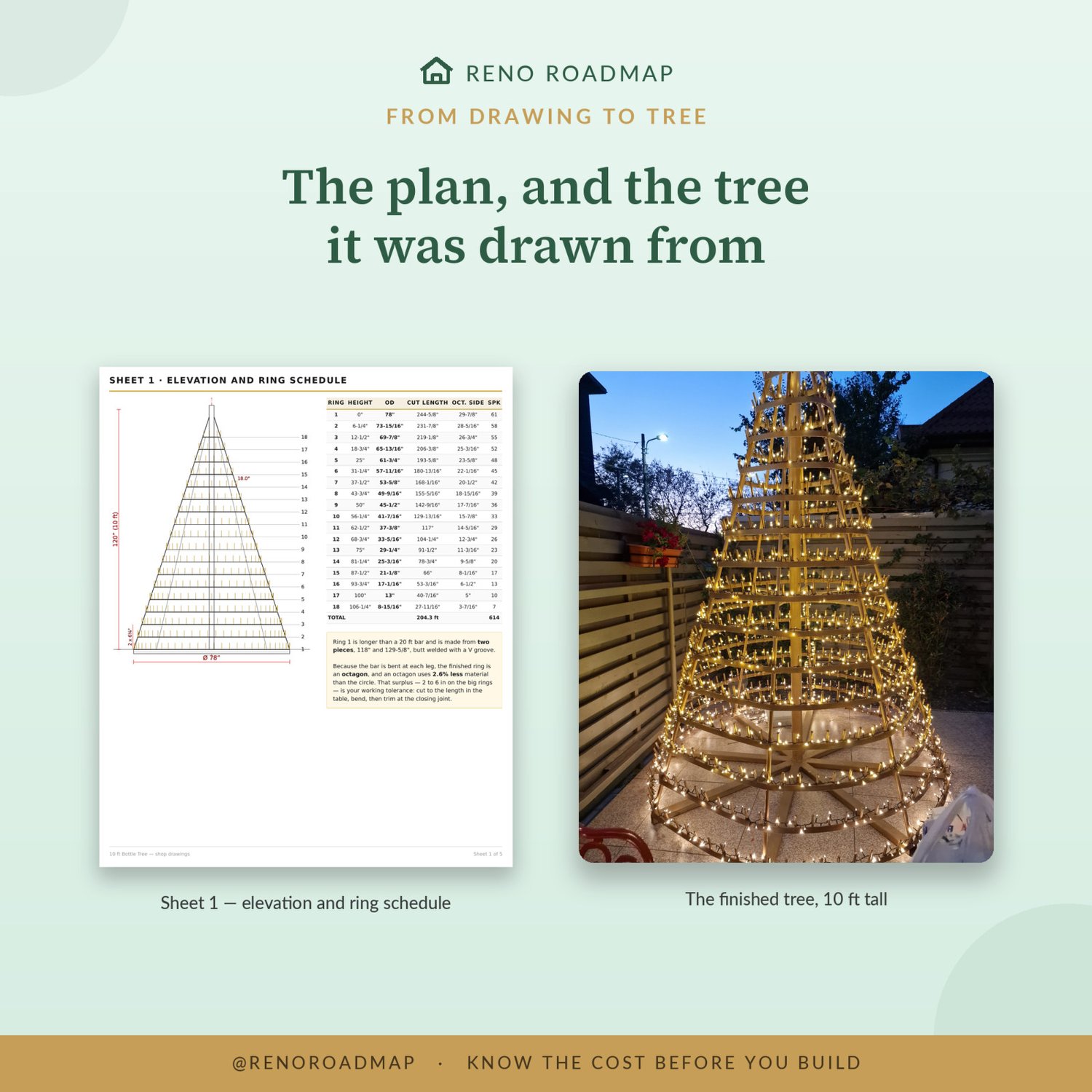

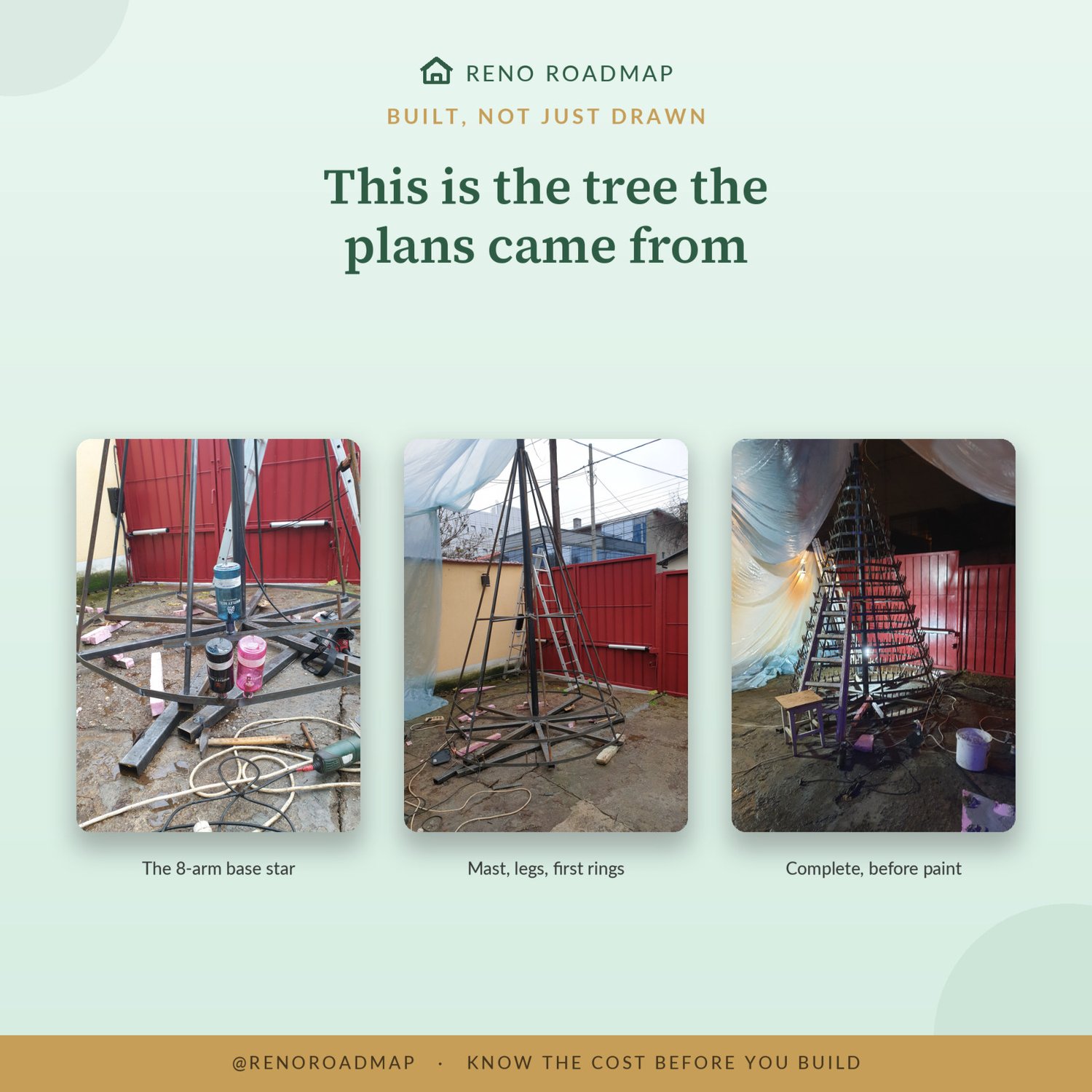

Pozele arata bradul dupa care s-au facut planurile. A fost construit, vopsit si luminat inainte ca plansele sa fie finalizate. Pozele de prezentare sunt in engleza.

PRODUS DIGITAL

Cumperi planse PDF si un fisier Excel. Nu se livreaza nimic fizic. Primesti linkul de descarcare pe ecran si pe email imediat dupa plata, iar fisierele raman ale tale.

SIGURANTA

Sunt planuri pentru constructie proprie, nu proiect de rezistenta semnat de un inginer. Calitatea otelului, sudura, ancorarea, vantul si regulile locale sunt responsabilitatea ta. Daca bradul sta intr-un loc public, cere verificarea montajului de catre un inginer. Instalatia electrica nu face parte din planuri; foloseste echipamente pentru exterior, montate conform normelor.

LICENTA

Pentru uz propriu, inclusiv daca construiesti brazi ca sa-i vinzi. Nu ai voie sa revinzi, sa distribui sau sa dai mai departe fisierele.

Intrebari inainte sa incepi? Scrie-ne la contact@arcandsaw.com.

ARC & SAW

Planuri desenate dupa lucruri construite cu adevarat.
