Cálculo de vigas de acero en Excel · IPE y HEB · CTE y EC3

¿Necesitas comprobar rápido si un IPE 300 aguanta, o cuál es el HEB más ligero que cumple flecha? Esta plantilla hace la comprobación de sección de una viga de acero laminado según el CTE DB SE-A o el Eurocódigo 3 (EN 1993-1-1), con todas las fórmulas a la vista.

Qué incluye:

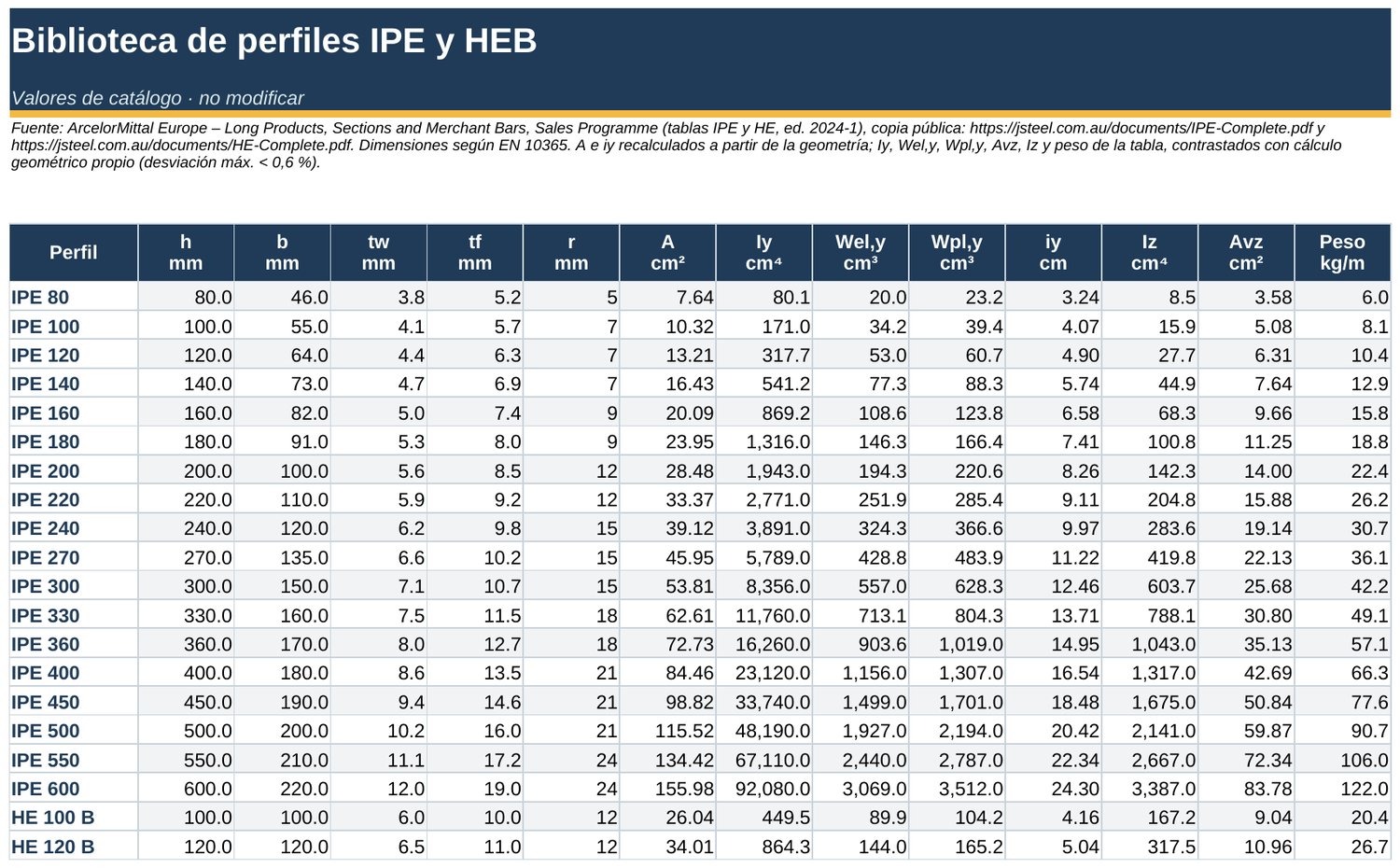

- Biblioteca de 42 perfiles: IPE 80 a IPE 600 y HE 100 B a HE 1000 B (h, b, tw, tf, r, A, Iy, Wel,y, Wpl,y, iy, Iz, Avz y peso), con la fuente citada y contrastados con cálculo geométrico.

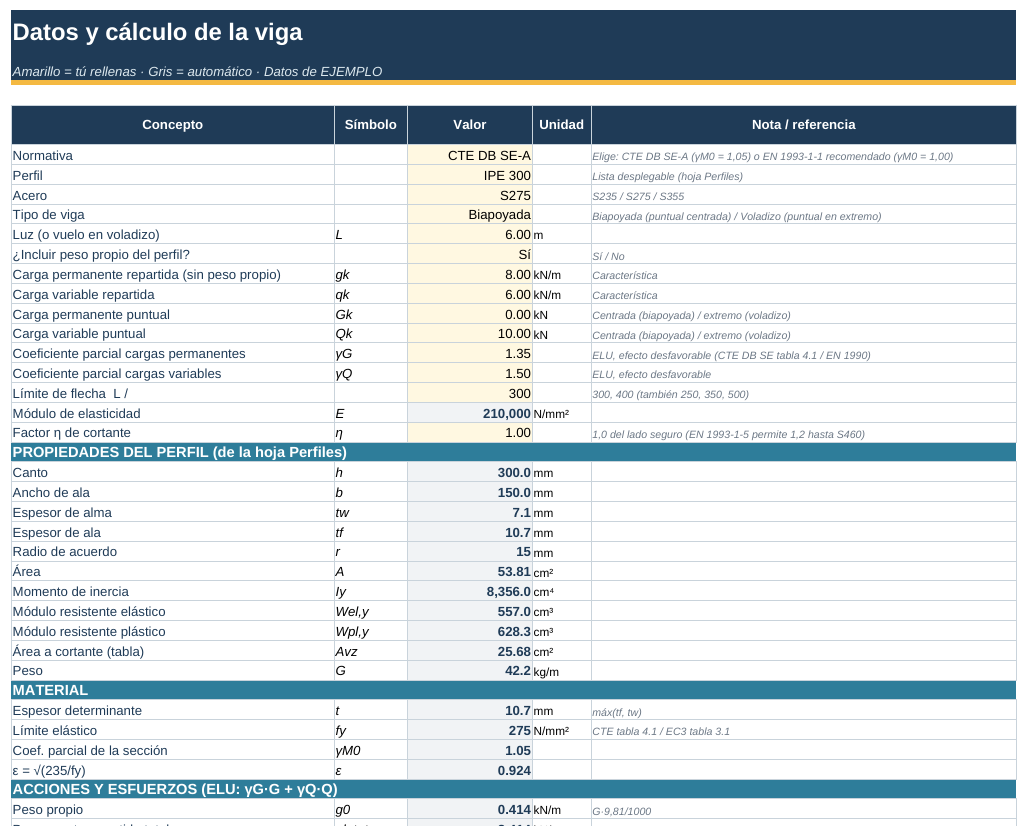

- Aceros S235, S275 y S355 con fy según espesor (CTE tabla 4.1 o EC3 tabla 3.1) y γM0 = 1,05 (CTE) o 1,00 (EC3 recomendado).

- Vigas biapoyadas (carga uniforme + puntual centrada) y voladizos (carga uniforme + puntual en el extremo), con peso propio opcional.

- ELU con 1,35·G + 1,5·Q (coeficientes editables) y ELS con G + Q.

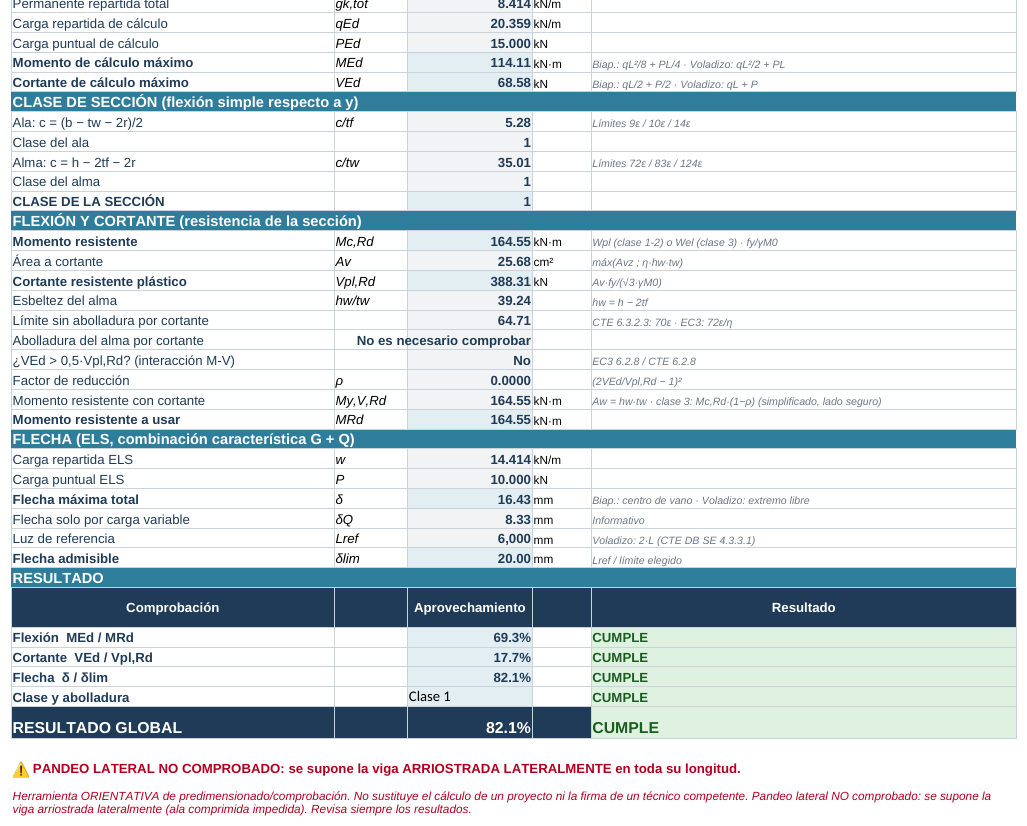

- Clase de sección (ala y alma), Mc,Rd, Vpl,Rd con Av, aviso de abolladura del alma e interacción flector-cortante si VEd > 0,5·Vpl,Rd.

- Flecha con límite seleccionable L/300, L/400 (y L/250, L/350, L/500).

- Resultado CUMPLE / NO CUMPLE con aprovechamientos en % y resultado global.

Fácil de usar: celdas amarillas para tus datos, el resto se calcula solo. Funciona en Excel y Google Sheets, sin macros. Trae datos de EJEMPLO, instrucciones y aviso de alcance.

Validada: los resultados se han contrastado con un cálculo independiente y con ejemplos resueltos publicados (diferencias < 0,3 %, debidas al redondeo).

Importante: el pandeo lateral NO se calcula; se supone la viga arriostrada lateralmente. Es una herramienta orientativa: los resultados debe revisarlos un técnico competente.

Preguntas frecuentes

¿Comprueba el pandeo lateral? No. Se supone la viga arriostrada lateralmente (por ejemplo, con forjado que sujeta el ala comprimida). Si no lo está, hay que comprobar Mb,Rd aparte.

¿Funciona en Google Sheets? Sí. Sube el .xlsx a Google Drive y ábrelo con Hojas de cálculo de Google. No lleva macros.

¿Puedo usar el CTE o el Eurocódigo? Las dos: eliges la normativa en un desplegable y cambian γM0, fy por espesor y el límite de abolladura del alma.

¿Qué cargas puedo poner? Carga uniforme permanente y variable (kN/m) y una carga puntual permanente y variable (kN), centrada en biapoyadas o en el extremo en voladizos.

¿Sirve para firmar un proyecto? No. Es una herramienta de comprobación orientativa: cualquier cálculo para obra debe revisarlo y firmarlo un técnico competente.

¿Puedo añadir perfiles? Sí: añade filas en la hoja Perfiles y amplía el rango de la lista desplegable.
