Shema gradilišta — AutoCAD (.dwg) predložak situacije gradilišta
Shema gradilišta bez crtanja od nule. Gotov AutoCAD crtež situacije gradilišta u kojem su bitni elementi već nacrtani. Umetnite svoju podlogu i prilagodite položaj elemenata.
Shema gradilišta dio je plana uređenja gradilišta i plana izvođenja radova. Na jednom crtežu prikazuje sve što izvođač, nadzor i inspekcija trebaju vidjeti prije početka radova.

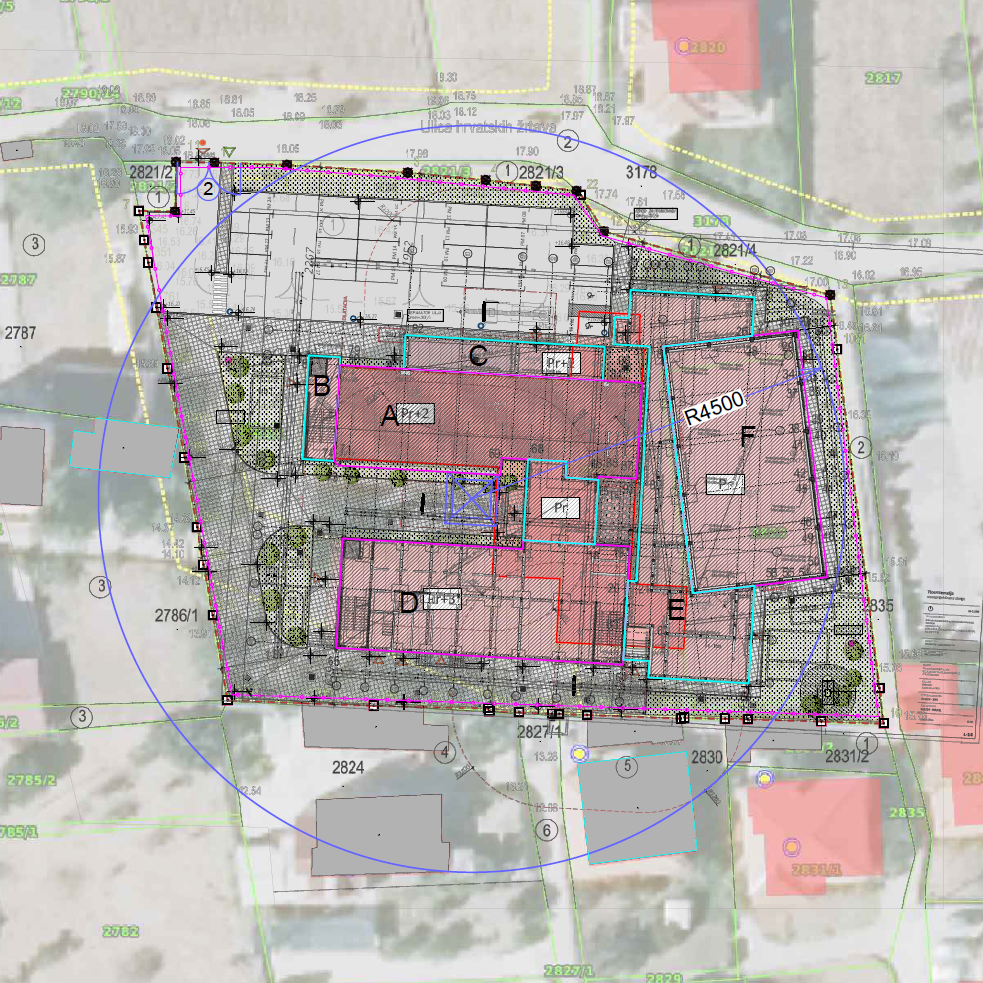

Što je prikazano na shemi
- Geodetska podloga i granice građevne čestice
- Tlocrt temelja i široki iskop
- Položaj toranjske dizalice
- Oprema i površine na gradilištu
- Instalacije na građevnoj čestici
Kako ga koristite
- Preuzmete .dwg datoteku odmah nakon kupnje.
- Umetnete geodetsku podlogu i tlocrt svoje građevine.
- Pomaknete dizalicu, opremu i priključke na stvarne pozicije i ispišete shemu za plan izvođenja radova.
Za koga je
Za inženjere gradilišta, tehničku pripremu, koordinatore zaštite na radu i izvođače koji izrađuju plan uređenja gradilišta ili plan izvođenja radova.
Format
- AutoCAD crtež (.dwg)
- Trenutno preuzimanje nakon kupnje
Shemu možete odmah ugraditi u Plan izvođenja radova (ZNR), Word predložak.
Savjet: tehnički opis uz shemu brže ćete napisati uz AI asistenta (npr. Claude). Stručnu provjeru i odgovornost uvijek zadržava inženjer.
Trebate dokumentaciju po mjeri?
Ako nemate vremena za izradu, dokumentaciju za početak radova mogu pripremiti umjesto Vas. Pogledajte uslugu Gotova dokumentacija za pripremu gradilišta.
