Retrofit LOGO! 0BA6 – Monitorización Remota

¿Tienes un LOGO! Siemens antiguo trabajando como una caja negra —hace su función, pero nadie puede ver qué están haciendo realmente sus entradas, salidas y marcas internas sin conectar un cable de programación in situ?

Es el destino habitual de cualquier automatismo de hace 10 o 15 años: funciona, así que nadie lo toca, pero tampoco nadie lo supervisa. Un fallo se detecta tarde y de casualidad, no hay histórico de lo que ha hecho la máquina, y auditar su comportamiento significa desplazarse hasta el cuadro.

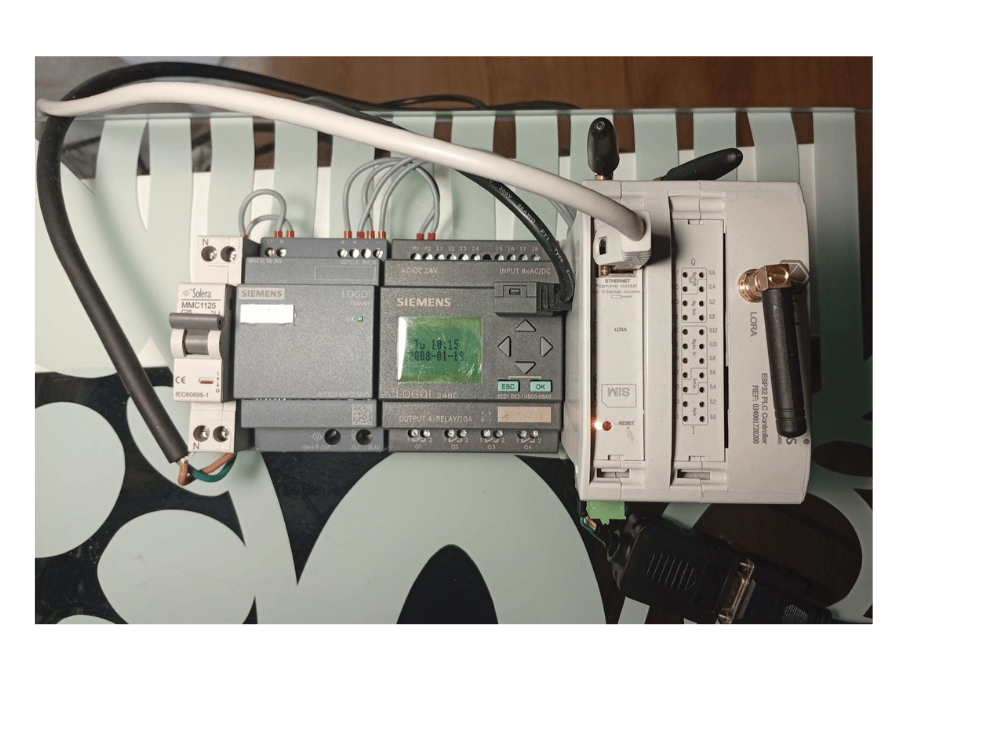

Esta es la memoria técnica completa de un método de retrofit universal diseñado por PLC32 CONTROL. No es un simple gateway que retransmite un par de señales: es una extensión completa de entradas y salidas —digitales y analógicas— del LOGO!. El módulo ESP32 hace doble función: por un lado amplía el alcance de todas las E/S del autómata (I, Q, marcas M y sus equivalentes analógicos AI/AQ/AM), y por otro actúa como gateway de comunicaciones, empaquetando ese estado y publicándolo hacia un pipeline de datos moderno (MQTT → Node-RED → SQLite → Grafana), sin tocar ni una línea del programa existente ni el cableado de control.

En unas horas de trabajo y con menos de 300 € de material (eso contando con el LOGO), un autómata de hace más de una década deja de ser una caja negra y pasa a tener SCADA y base de datos propios, con el mismo nivel de supervisión que una instalación industrial actual.

El documento no se queda en la teoría: incluye un caso real, documentado de principio a fin, aplicado a la iluminación de un invernadero de cultivo de crisantemos — con memoria técnica, presupuesto y planos completos, tal y como se entregaría en un proyecto real.

Contenido del documento:

• El método: extensión completa de E/S digitales y analógicas del LOGO! (entradas, salidas, marcas y sus equivalentes AI/AQ/AM) por el puerto de programación, sin cablear ni un sensor adicional
• Arquitectura de solo lectura: cero riesgo sobre el automatismo, que sigue funcionando exactamente igual que antes del retrofit

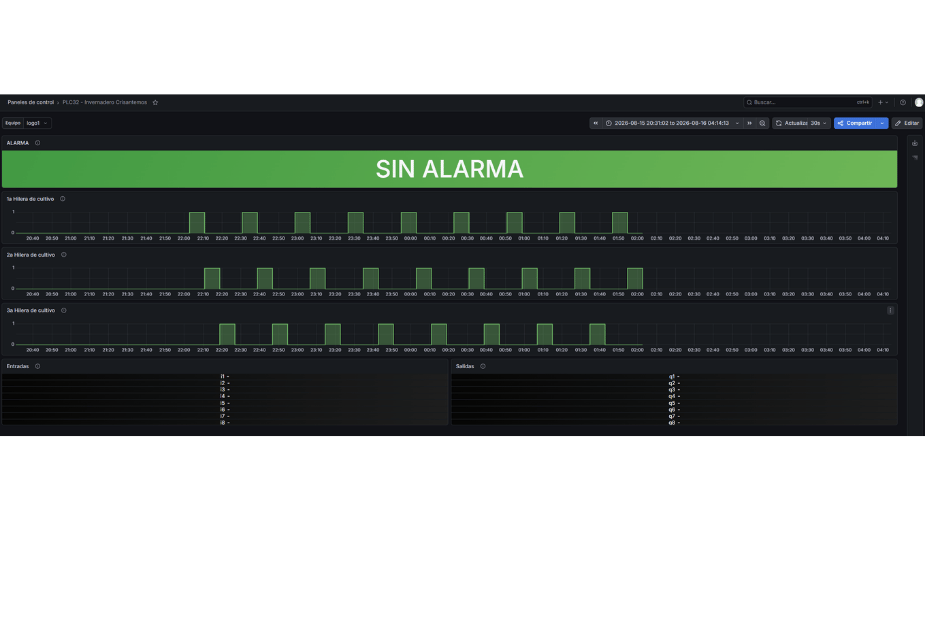

• Pipeline de datos reutilizable en cualquier proyecto: gateway ESP32 → MQTT → Node-RED (filtro por cambio de estado) → SQLite → Grafana
• Mapa completo de memoria VM del LOGO!, con direcciones exactas, listo para adaptar a otro automatismo
• Sistema de detección de anomalías configurable (en el caso real: aviso de "escalonado roto")

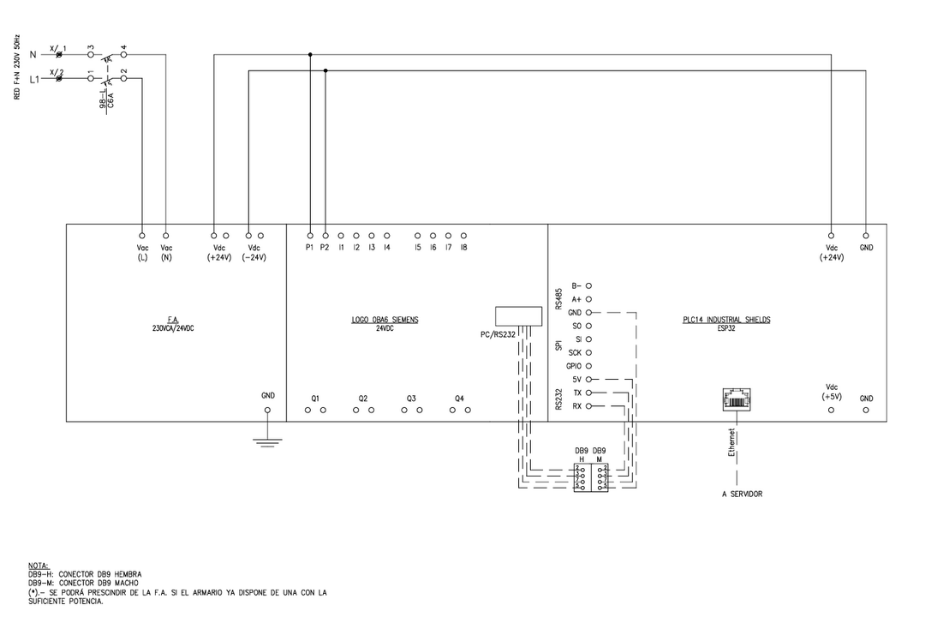

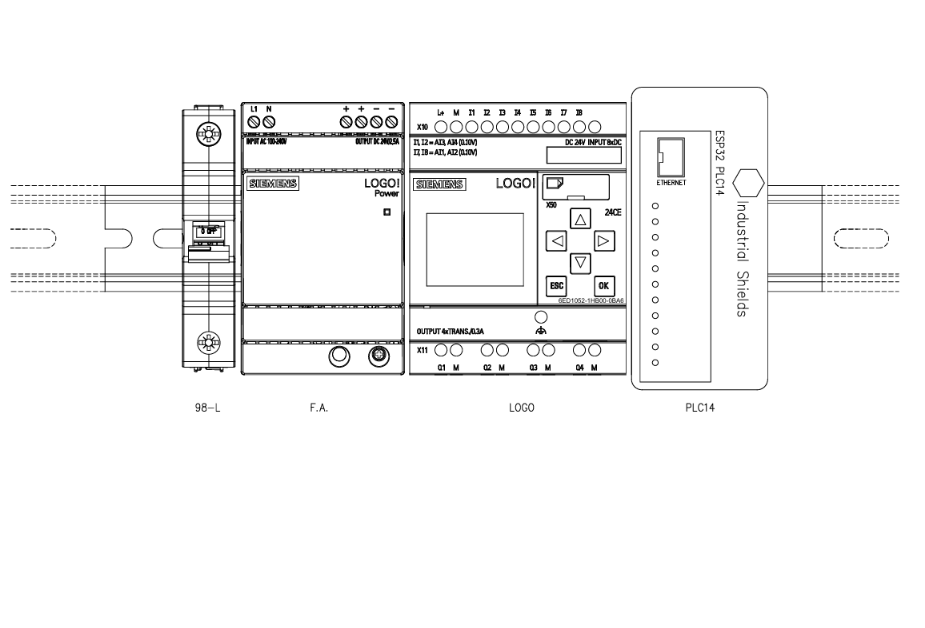

• Caso real aplicado y documentado: iluminación de invernadero de crisantemos, con memoria técnica, presupuesto y planos
• Normativa de referencia aplicada: REBT, ITC-BT-19, ITC-BT-51

Para quién es: técnicos, integradores y mantenedores industriales con automatismos antiguos (LOGO!, y por extensión cualquier PLC con puerto serie accesible) a los que quieran sacarles datos sin tocar el programa ni detener producción.

Qué no incluye: no incluye el firmware C++ del gateway, el programa del LOGO!, el JSON del dashboard de Grafana ni el flujo de Node-RED — eso está en la versión de pago.

Si necesitas más información, no dudes en visitar mi web plc32control.com
