Cas pratiques pour l’habitat – Conforme à la norme NFC 15-100

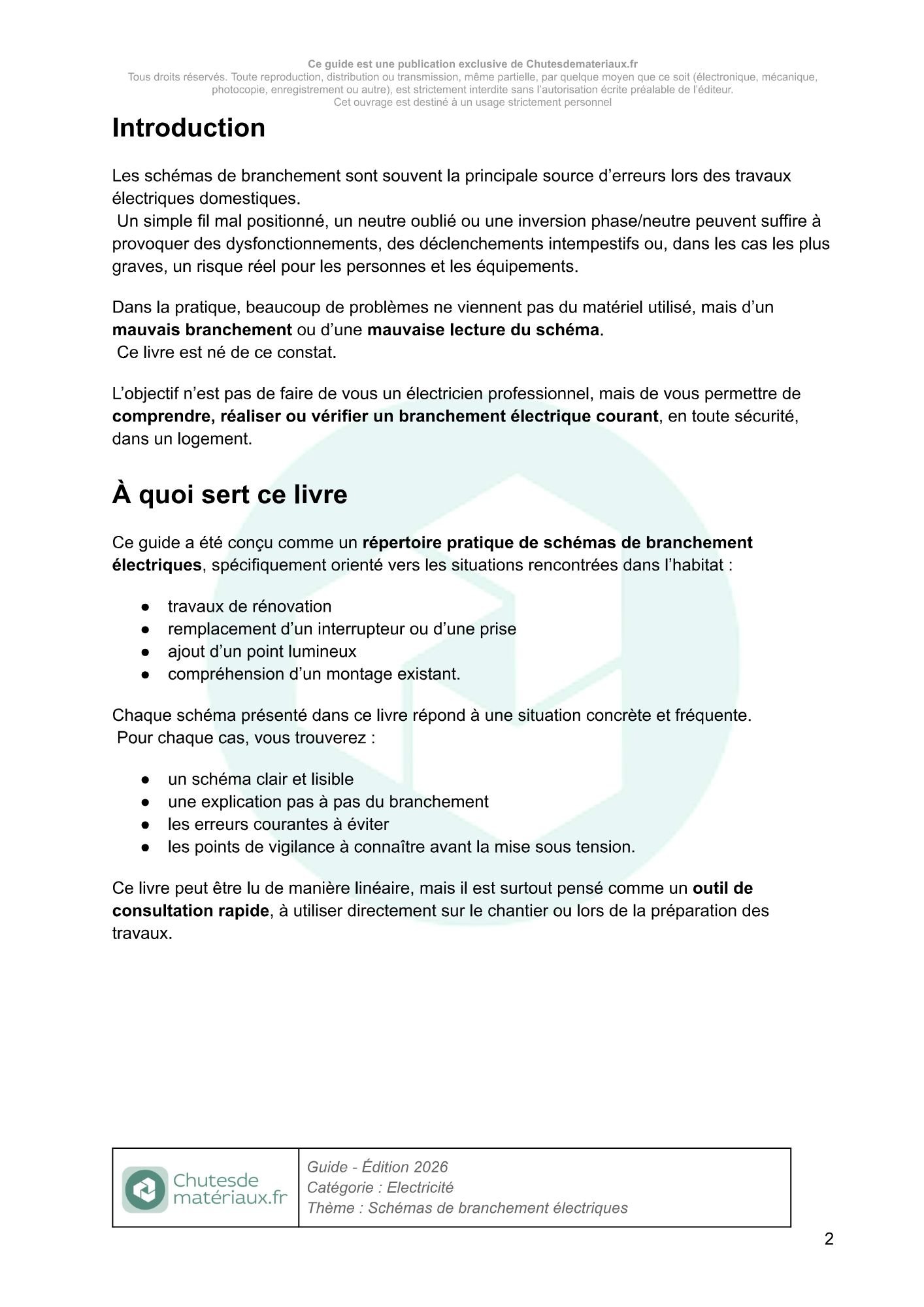

Les schémas de branchement sont souvent le point faible des travaux électriques : un fil mal placé, une confusion entre phase et neutre, et les conséquences peuvent être graves.

Ce guide a été conçu comme un répertoire clair et pratique de schémas électriques domestiques, pour comprendre, vérifier ou réaliser un branchement courant en toute sécurité, que ce soit en neuf, en rénovation ou lors d’un dépannage simple.

Chaque montage est expliqué pas à pas, avec un schéma lisible, la logique de fonctionnement, les erreurs fréquentes à éviter et les points de vigilance avant remise sous tension.

🔌 Ce que vous allez apprendre

• Lire et comprendre un schéma électrique domestique
• Identifier correctement phase, neutre et terre
• Éviter les erreurs de lecture les plus courantes
• Appliquer les règles de sécurité avant tout branchement

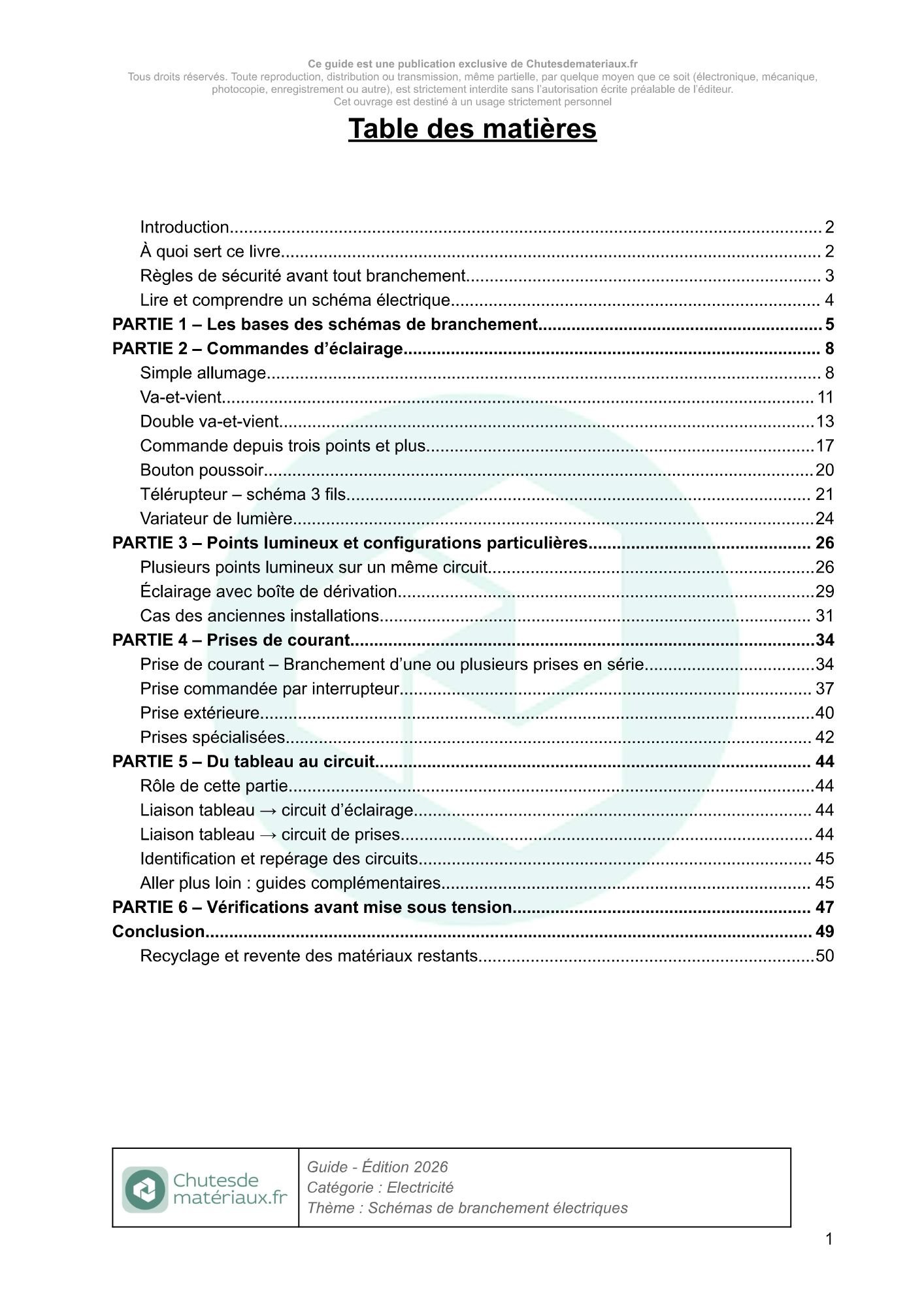

📐 Schémas détaillés inclus

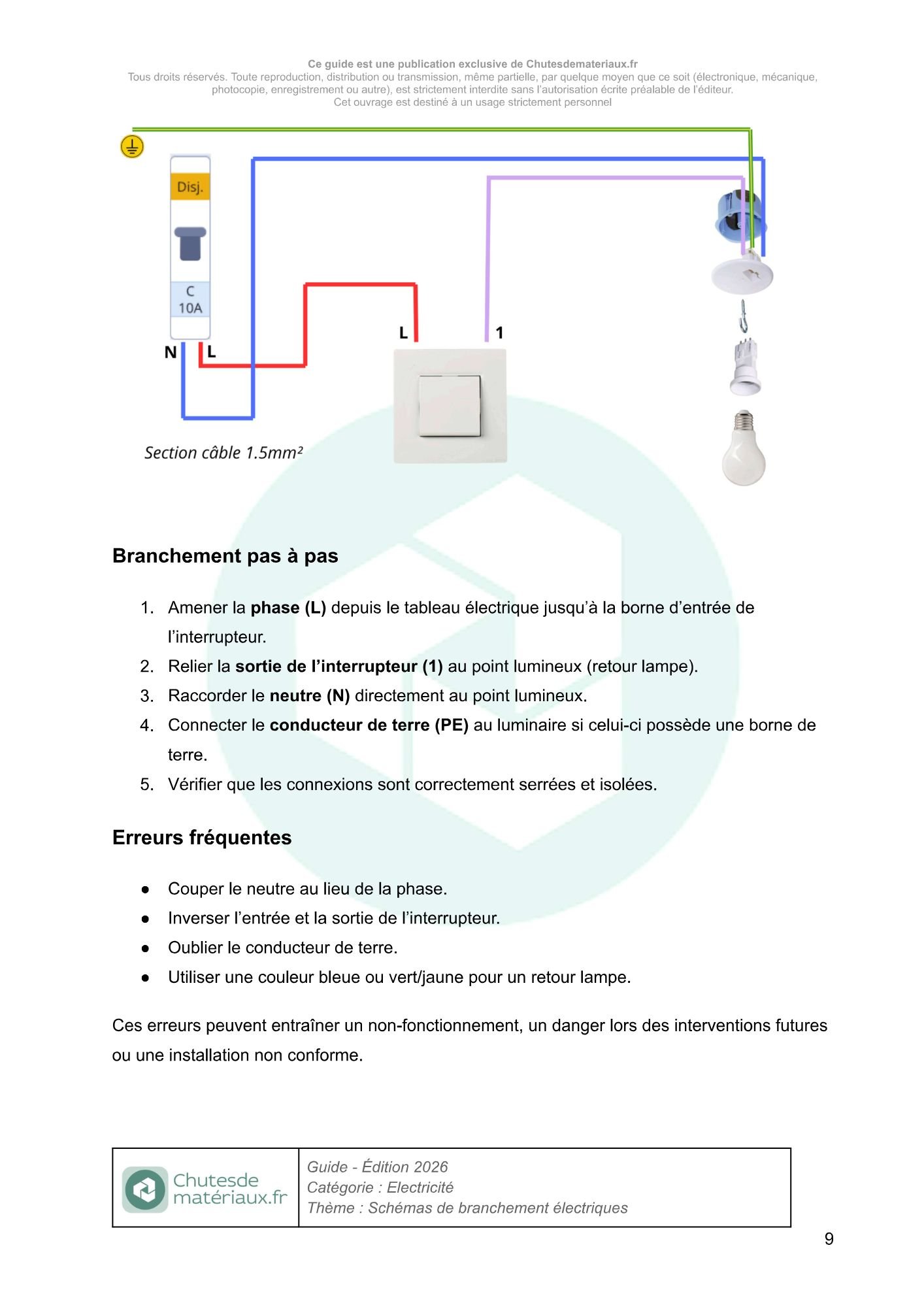

• Simple allumage
• Va-et-vient
• Double va-et-vient
• Commande depuis trois points et plus (permutateur)
• Bouton poussoir
• Télérupteur
• Variateur de lumière
• Prises de courant (simples, commandées, spécialisées)
• Liaisons tableau → circuits
• Vérifications avant mise sous tension

Chaque schéma comprend :

• le principe de fonctionnement,
• le branchement pas à pas,
• les erreurs fréquentes,
• un point de vigilance sécurité.

🧠 Une approche terrain et pédagogique

Ce guide ne remplace pas une formation professionnelle, mais il vous permet de :

• comprendre ce que vous faites,
• éviter les montages dangereux,
• intervenir avec méthode et bon sens,
• dialoguer plus sereinement avec un électricien si nécessaire.

Il peut être utilisé comme outil de préparation, de contrôle, ou de consultation rapide sur chantier.

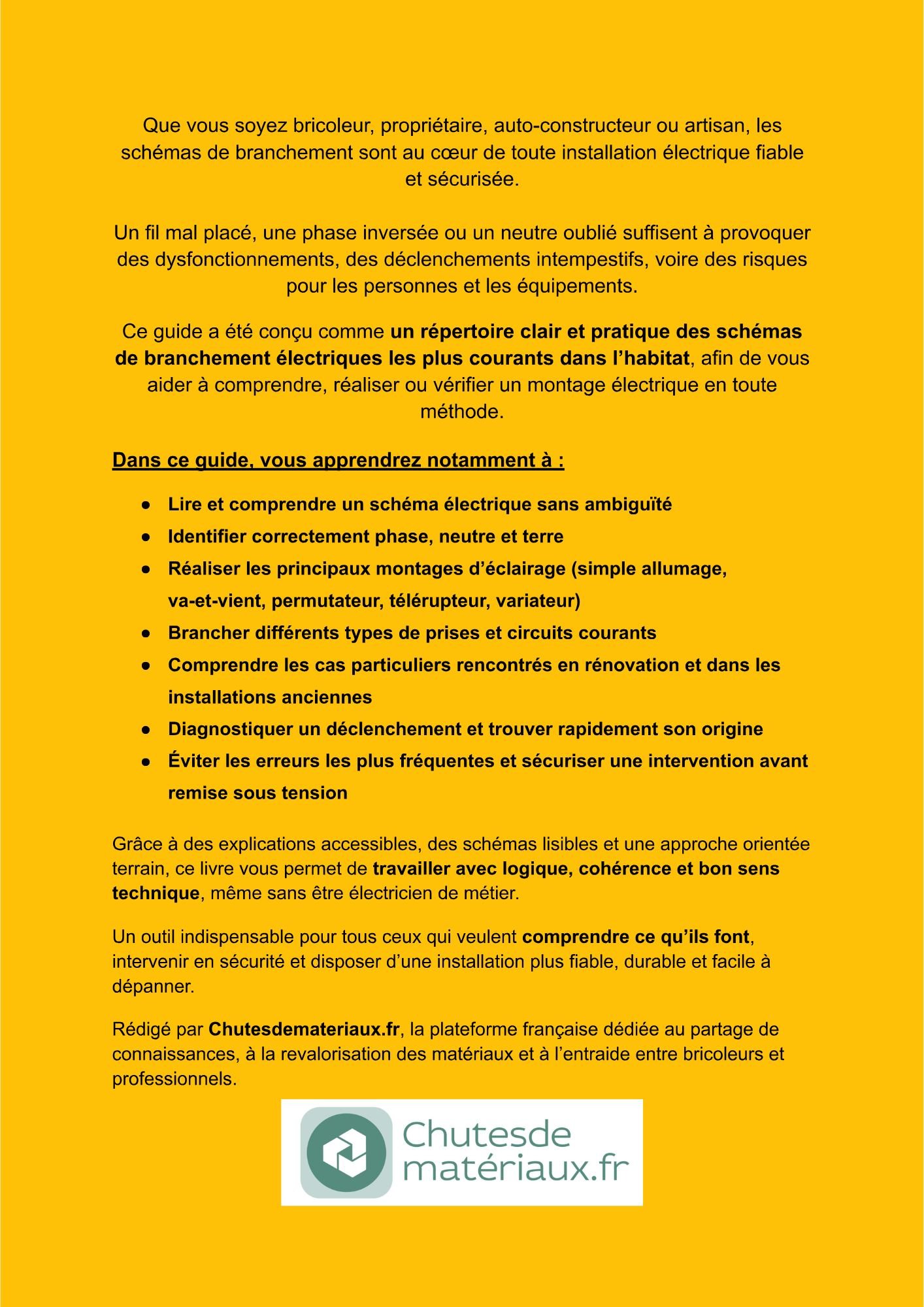

👤 À qui s’adresse ce guide ?

• Particuliers réalisant des travaux électriques simples
• Bricoleurs souhaitant comprendre leurs installations
• Rénovateurs et auto-constructeurs
• Toute personne voulant éviter les erreurs coûteuses ou dangereuses
