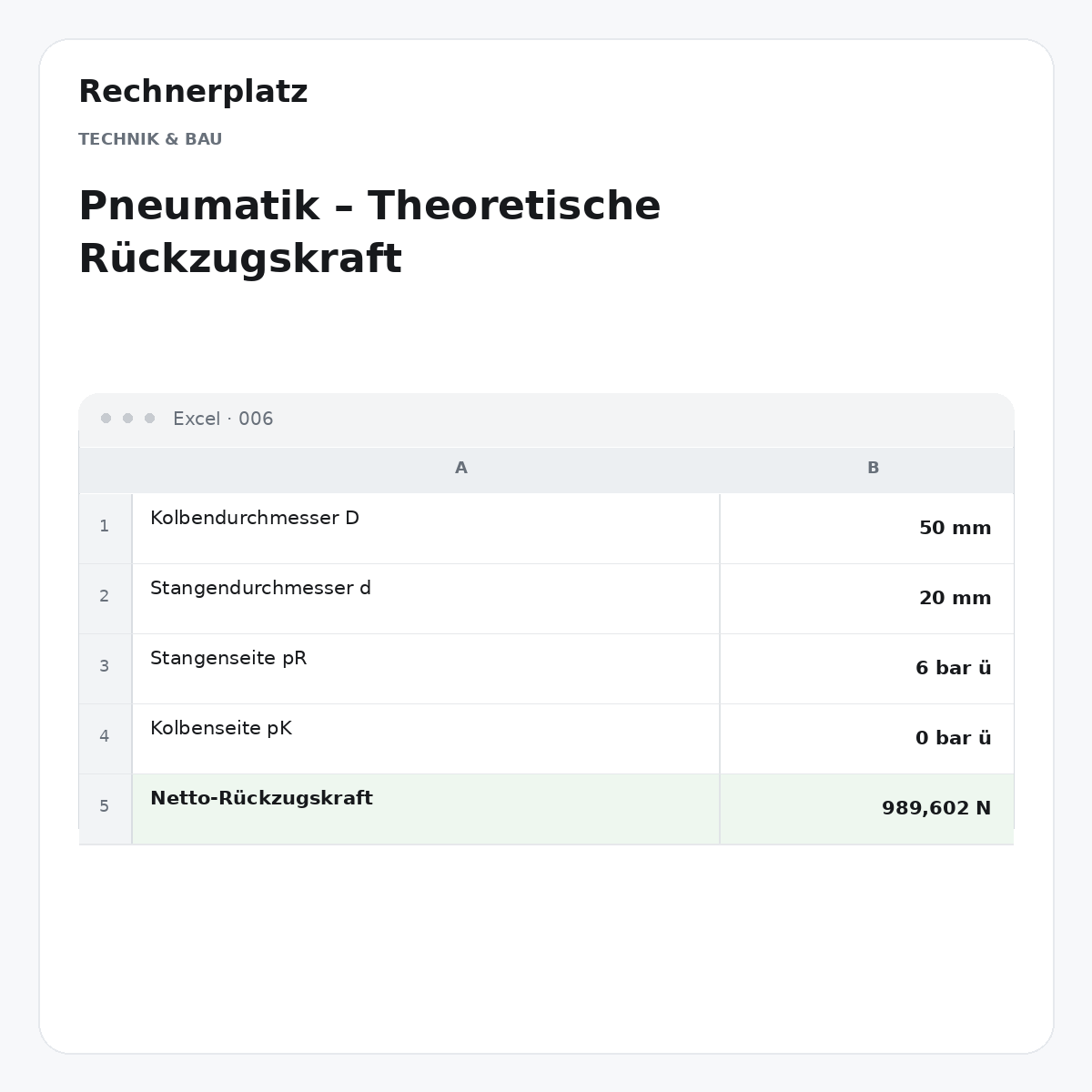

Pneumatik – Theoretische Rückzugskraft | Excel-Rechner
Berechne die theoretische Netto-Rückzugskraft eines Pneumatikzylinders inklusive Gegendruck auf der Kolbenseite.
Für das Nachrechnen der theoretischen Druckkräfte beim Einfahren eines Zylinders.
Das gibst du ein:
- Kolbendurchmesser D (mm)
- Stangendurchmesser d (mm)
- Stangenseite pR (bar ü)
- Kolbenseite pK (bar ü)
Das erhältst du:
- Netto-Rückzugskraft (N)
- Ringfläche AR (mm²)

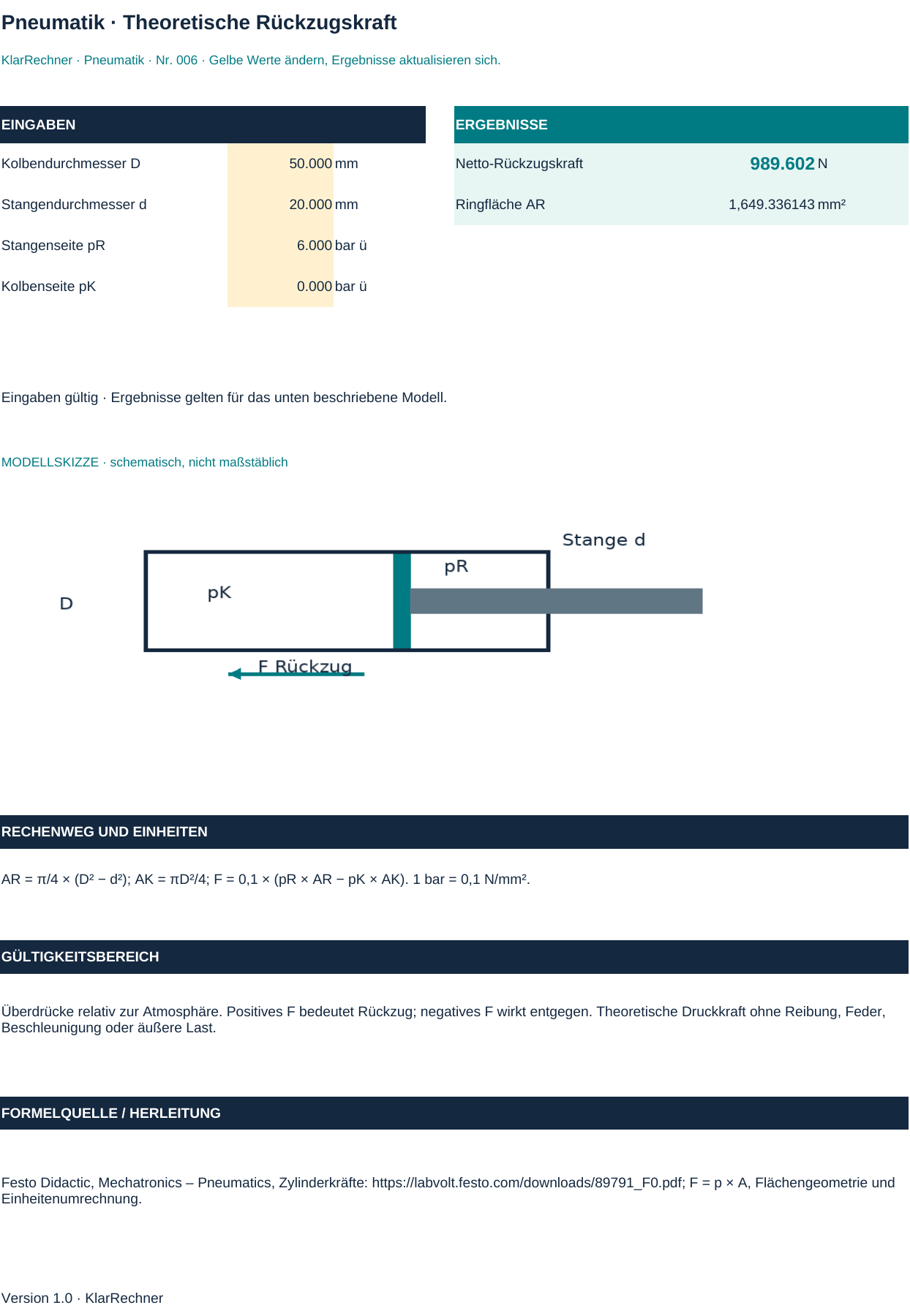

Enthalten ist eine erweiterte Excel-Datei mit drei Arbeitsblättern: Rechner mit getrennten Eingaben und Ergebnissen, Serienberechnung für bis zu 20 Fälle mit Referenzvergleich sowie Einflussanalyse mit fünf Varianten und bearbeitbarem Diagramm. Änderungen können prozentual oder absolut eingegeben werden. Sichtbare Rechenschritte, Einheiten und Modellannahmen helfen beim Nachvollziehen. Die fiktiven Beispielwerte kannst du ersetzen. Ungültige oder fehlende Eingaben blenden Ergebnisse aus.
So funktioniert es: XLSX-Datei öffnen, gelbe Eingabefelder ändern und Ergebnisse ablesen. Formeln bleiben einsehbar und editierbar. Keine Makros und keine externen Datenverbindungen.
Modellgrenzen: Überdrücke relativ zur Atmosphäre. Positives F bedeutet Rückzug; negatives F wirkt entgegen. Theoretische Druckkraft ohne Reibung, Feder, Beschleunigung oder äußere Last.
Dateiformat: XLSX. Für Microsoft Excel vorgesehen. Berechnungen und Eingabewechsel wurden geprüft; ein Test in Microsoft Excel wurde nicht durchgeführt. Digitaler Download, kein physischer Artikel. Herausgeber: Rechnerplatz.
