Hohlwelle – Maximale Torsionsspannung | Excel-Rechner
Ermittle die maximale elastische Torsionsschubspannung einer Kreiswelle aus Durchmessern und Drehmoment.
Für überschlägige Wellenberechnungen und das Vergleichen von Voll- und Hohlquerschnitten.
Das gibst du ein:
- Außendurchmesser D (mm)
- Innendurchmesser d (mm)
- Drehmoment T (N·m)
Das erhältst du:
- Max. Schubspannung (N/mm²)
- Polares Moment J (mm⁴)

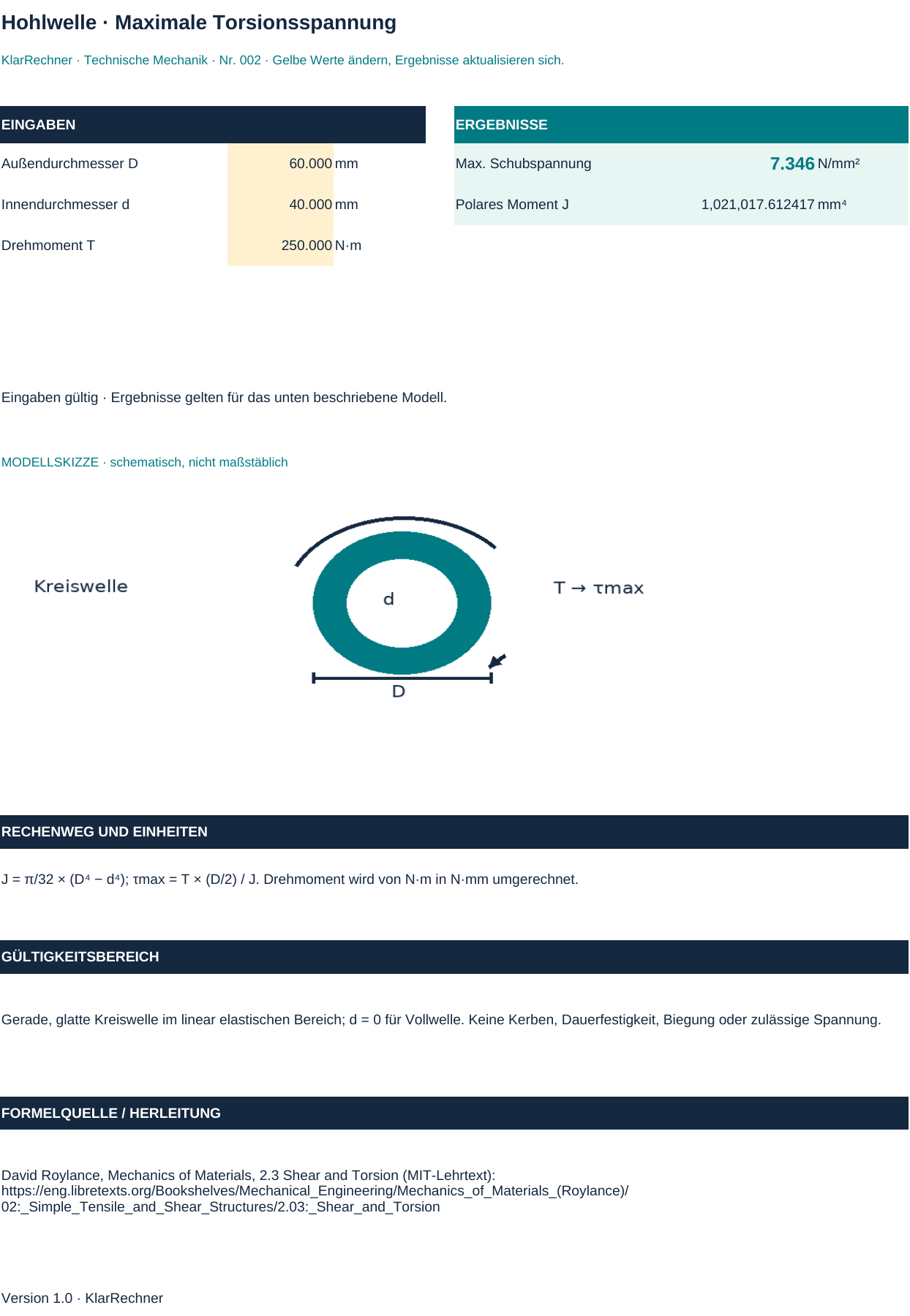

Enthalten ist eine erweiterte Excel-Datei mit drei Arbeitsblättern: Rechner mit getrennten Eingaben und Ergebnissen, Serienberechnung für bis zu 20 Fälle mit Referenzvergleich sowie Einflussanalyse mit fünf Varianten und bearbeitbarem Diagramm. Änderungen können prozentual oder absolut eingegeben werden. Sichtbare Rechenschritte, Einheiten und Modellannahmen helfen beim Nachvollziehen. Die fiktiven Beispielwerte kannst du ersetzen. Ungültige oder fehlende Eingaben blenden Ergebnisse aus.
So funktioniert es: XLSX-Datei öffnen, gelbe Eingabefelder ändern und Ergebnisse ablesen. Formeln bleiben einsehbar und editierbar. Keine Makros und keine externen Datenverbindungen.
Modellgrenzen: Gerade, glatte Kreiswelle im linear elastischen Bereich; d = 0 für Vollwelle. Keine Kerben, Dauerfestigkeit, Biegung oder zulässige Spannung.
Dateiformat: XLSX. Für Microsoft Excel vorgesehen. Berechnungen und Eingabewechsel wurden geprüft; ein Test in Microsoft Excel wurde nicht durchgeführt. Digitaler Download, kein physischer Artikel. Herausgeber: Rechnerplatz.
